Sebuah Power Amplifier dengan teknik Quasi NPN 27V ada pada sebuah unit ROTEL RX402 buatan era 70-an lalu.

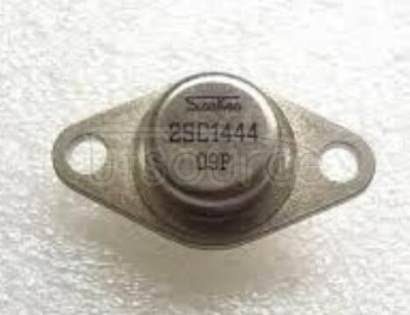

Menggunakan transistor Final jenis Mini TO-3 atau biasa kita katakan dengan Jengkol Mini.
Saya katakan jengkol mini karena ia berbentuk jengkol tetapi berukuran lebih kecil dan daya hanya 40W. berbeda dengan 2N3055 yang 100W lebih.
Di negeri saya , Quasi yaitu sebutan untuk sebuah Power Amplifier yang menggunakan transistor Final sejenis pada final outputnya.
Sedangkan ROTEL RX402 ini termasuk Quasi NPN karena menggunakan transistor nomer 2SC1444.
SCHEMATIC DIAGRAM
Tersedia dua gambar schematic untuk memudahkan analisa, yaitu Gambar asli dan gambar setelah gambar ulang.
GAMBAR AWAL
Berikut adalah schematic Diagram dari ROTEL RX402 yang saya ambilkan dari Servis Manualnya.
Tegangan supply 27VDC simetris.
Tidak memiliki Servo Driver. Hanya mengandalkan diode bias seri KB365.
Ada Current limiternya (OCP).
GAMBAR ULANG
Karena Diode untuk bias dengan nomer KB365 tidak tersedia, maka harus ganti dengan 1N4148 untuk itu.
KOMPONEN DAN SIMULASI PADA QUASI NPN 27V ROTEL RX402
Spek komponen yang terlibat dalam rangkaian ini:
- 2SA564A:
- 2SC828:
- 2SC1384:
- 2SA684:
- 2SC1444: 60v, 6A, 40W, 30X DATASHEETS
SIMULASI DC
SIMULASI AC MENGGUNAKAN SINUS 1kHz
Gambar ulang ini berhasil tes simulasi menggunakan sinyal sinus murni.
Output adalah 17 Vrms pada tegangan supply 27VDC simetris.
