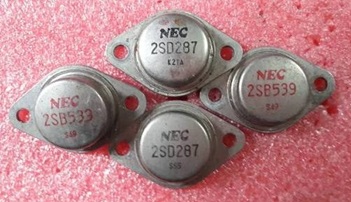

Schematic Power OCL 57V NAD 200 menggunakan pasangan transistor D287 / B539 yang saat ini sudah sulit untuk kita dapatkan.

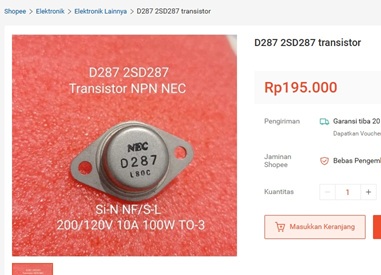

Sekalipun ada, harga transistor Final ini lumayan mahal. Di sebuah Market Place kedapatan harga transistor ini sekitar 195 ribu.
Saya rasa nggak masuk otak untuk membikin kloningannya.
SCHEMATIC DIAGRAM
Berikut adalah potongan schematic Diagram dari NAD200 dari Servis Manualnya.
Rangkaian Power ini masih masuk golongan OCL yang umum.
Ia memiliki fitur Stabillizer sumber arus untuk Pre-amplifier dan Penguat Tegangan.
Sebuah Zener 6,2VDC menjadikan bahan stabillizer ini.
Tegangan supply untuk rangkaian ini adalah 57VDC simetris. Dengan angka sebesar ini maka memungkinkan untuk Power ini mengeluarkan daya hingga 290W pada beban 4 Ohm.
Menurut DATASHEETS, Transistor Final ini memiliki kemampuan hingga 100W. Ini berarti maksimum kemampuan dari NAD200 ini tidak akan lebih dari 200W mengingat ada 2 pasang transistor Final dalam rangkaian.
SIMULASI DC
Simulasi dilakukan pada tegangan 43VDC.
Hasil simulasi pada tegangan ini menunjukkan hasil yang bagus.
Ini berarti rangkaian sudah benar dan bisa kita bikin kloningannya. Pada tegangan 57VDC simetris juga tidak ada permasalahan saat Simulasi.
SCHEMATIC GAMBAR ULANG OCL 57V NAD 200
Berikut ini adalah schematic gambar ulang. Note: Tegangan supply pada 57VDC adalah paling optimal.
Perbedaan dari schematic aslinya adalah resistor R633 saya ubah ke angka 2K2 karena jika memakai 470 sesuai aslinya, tegangan output pada terminal speaker adalah 0,2VDC.
Angka 0,2VDC pada terminal speaker adalah TIDAK SEHAT.
Namun jika anda telah membikin kloningan rangkaian ini, fokuslah untuk memastikan tegangan DCO dengan memperhatikan nilai R633 ini.
