Power Stereo Harman Kardon 460i adalah sebuah rangkaian Power Amplifier Stereo buatan era 70-an lalu yang berpeluang untuk anda kloning.
Catu Daya rangkaian adalah 36VDC simetris dan menggunakan transistor Final nomer 2SD716 / 2SB686.
SCHEMATIC DIAGRAM
Berikut ini adalah potongan schematic Diagram dari HK460i bagian Power Amplifier.
Dari gambar asli ini akan saya gambar ulang rangkaian Power Amplifiernya namun saya ambil hanya komponen utama saja.
Ada beberapa yang saya tambah dan kurangi tanpa mengurangi tujuan utama Power Amplifier ini.

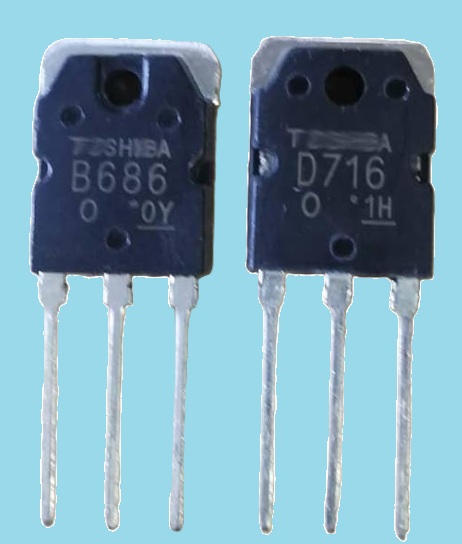

Transistor Final pada rangkaian ini menggunakan pasangan 2SD716 / 2SB686 yang memiliki kemampuan Daya hingga 60W menurut DATASHEETS.
SIMULASI DC
Untuk memastikan rangkaian Power hasil gambar ulang ini telah sesuai, maka saya lakukan simulasi rangkaian.
Simulasi saya lakukan dengan jalan memberikan tegangan DC pada terminal Power Supply.
Hasil simulasi ini menjelaskan bahwa output dari rangkaian ini benar mendekati 0,0VDC.
Dan beberapa titik penting lainnya adalah hampir sama dengan petunjuk dari Servis Manual aslinya.
Perlu saya jelaskan di sini bahwa untuk membikin output mendekati 0,0V saya harus mengubah nilai resistor R13 menjadi 1032. Pada rangkaian aslinya, R13 adalah 1K.
Ini berarti jika anda membikin kloningan Power Amplifier ini maka harus memperhatikan betul nilai resistor R13 ini supaya terminal Output adalah mendekati 0,0VDC.
SCHEMATIC GAMBAR ULANG HARMAN KARDON 460i
Setelah simulasi ini berhasil maka rangkaian Power Amplifier ini bisa anda pakai untuk membikin kloningannya.
Pada gambar ini menggunakan tegangan supply 36VDC simetris.
