Modifikasi FET stabilizer arus dan preamp 5 pin LUXMAN A007 adalah sebuah ide untuk melakukan modifikasi rangkaian Power Amplifier buatan era 80-an dengan alasan komponen mahal dan sulit.

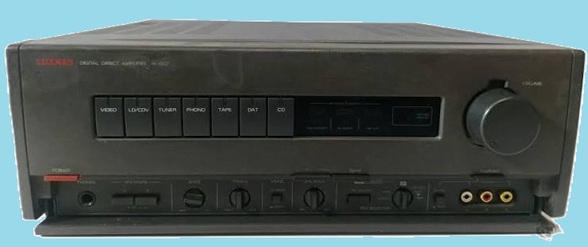

A007 adalah sebuah DIGITAL DIRECT AMPLIFIER buatan LUXMAN. Mengeluarkan daya audio hingga 35W pada beban 8 Ohm.
Sudah melibatkan Sistim Kontrol Digital serta Remote Control untuk mengendalikan unit.
Saya tertarik untuk membikin kloningan pada Seksi Power Amplifier nya saja.

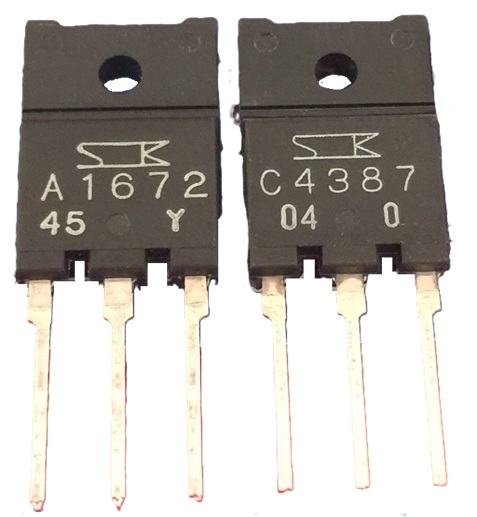

Power Amplifier ini menggunakan pasangan transistor Final nomer 2SC4387 dan 2SA1358 yang memiliki kemampuan hingga
SCHEMATIC DIAGRAM
Berikut ini adalah potongan schematic Diagram dari LUXMAN A007

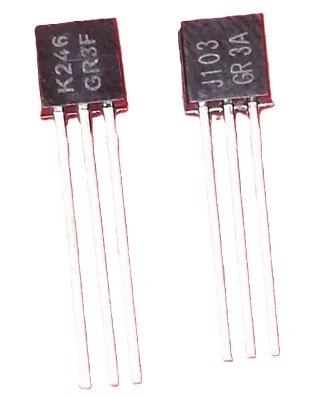

FET pada rangkaian ini bertugas sebagai stabillizer arus untuk Pre-amplifier, dan ini akan kita ganti dengan resistor biasa.

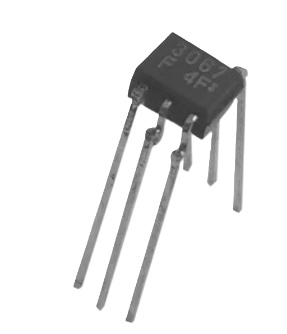

Sementara itu transistor 5 pin 2SC3067 untuk Pre-amp akan kita ganti dengan 2 buah transistor.
SIMULASI DC
Setelah gambar ulang selesai, maka saya harus melakukan ujicoba rangkaian ini apakah tegangan sudah sesuai dengan gambar aslinya.
GAMBAR ULANG MODIFIKASI FET STABILIZER ARUS LUXMAN A007
SCHEMATIC V35
Pada skema versi menggunakan travo daya 25VAC-CT atau 35VDC saya membuang transistor JFET Q1.
Saya ubah menjadi sebuah DIODE Zener ukuran 15VDC. Resistor untuk dropper dan resistor ke common Emitor dari Pre-Amplifier harus kita sesuaikan pula.
MODIF V60 300 WATT
Saya juga membikin rancangan untuk tegangan supply 60VDC simetris.
Untuk Versi tegangan 60VDC harus ada tambahan satu tingkat lagi untuk Driver Amplifier.
Ini biasa kita sebut dengan istilah TEF atau Three Emitter Follower.
Tujuannya adalah menaikkan GAIN arus sinyal audio agar bisa menggerakkan Speaker dengan beban 4 Ohm secara optimal.
Rancangan ini mampu menghasilkan daya hingga 300W pada beban 4 Ohm.
Hasil rancangan adalah seperti berikut ini.
