Power Kelas G GALLIEN KRUEGER GK400B ini menggunakan tegangan simetris satu saja, yaitu 58VDC simetris.
Tidak ada tegangan stepper VL maupun VH. Muncul seJak 1975 dan berakhir sekitar akhir 79 karena tergantikan oleh seri baru GK400RB.
Di dunia panggung, Merk ini sering terpakai oleh para musisi kelas atas karena memiliki kemampuan mengolah audio gitar Bass yang bagus dan ada fitur Kontur nada yang membikin nada bass menjadi lebih jelas dan dominan.
Power Amplifier ini termasuk Power Amplifier terkenal di jamannya terutama untuk mengamplifikasi nada gitar Bass.
Ada fitur CONTOUR CONTROL yang membikin seorang musisi bisa menyetel nada gitar bassnya lebih menonjol dan lebih jernih.
PENAMPAKAN
Tone Kontrol ini memiliki fitur Double Tone untuk Middle. Ada HI-MID dan LO-MID. Serta ada saklar untuk mengaktifkan Countour dan Bright.
SCHEMATIC DIAGRAM
Saya ambilkan dua buah schematic Diagram untuk anda pelajarim yaitu Tone Control dan Power Amplifier.
TONE CONTROL
Berikut adalah skema Tone Control dari GK400B
Sepertinya Tone Control ini menggunakan 4 tingkat amplifikasi dengan urutan tugas sebagai Contour Amplifier, HI-MID amplifier, LO-MID amplifier, dan Bass/ Treble Baxandal Amplifier.
Semua OPAMP memakai IC nomer TL072. Rangkaian ini sepertinya bisa kita kloning karena mudah.
POWER AMPLIFIER
Power Amplifier ini menggunakan teknik penguatan Kelas G, yang mana hanya menggunakan satu sumber tegangan saja namun menggunakan teknik penguatan bagi tugas antara transistor Final atas ( dekat dengan tegangan Supply) dan transistor Final bawah ( dekat dengan Speaker ).
This Power Amplifier employs Class G Amplification, its utilizing a single Voltage Source while distributing the amplification task between the Upper Output transistor
KOMPONEN YANG TERLIBAT
Berikut adalah komponen penting yang terlibat dalam rangkaian Power Amplifier GK400B:
- Nomer TR/OPAMP, Tugas, Daya Max, spek Tegangan Max, Arus Maximum
- OPAMP LF350H,
- MPSA06/ MPSA56, Translator Sinyal,
- 2N5415 / 2N3440, Penguat Tegangan,
- MPSA18 /2N3645, Over Current Protection,
- 2N3505, Servo Driver,
- MPSA56 / MPSA06, Driver Amplifier,
- PMD11K80, Final Amplifier, 150W, 80V, 12A

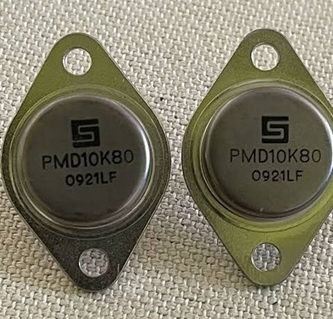

Transistor Final berbentuk seperti transistor jengkol TO-3.
Transistor Final ini bisa anda ganti dengan nomer MJ15002 seperti gambar di bawah ini.
Power ini menarik untuk anda kloning karena rangkaian yang tidak begitu rumit.
