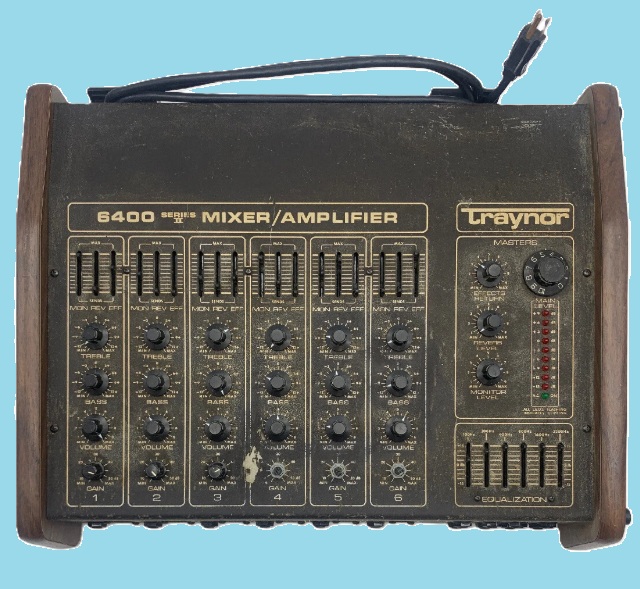

Pada era 70-an lalu sudah ada Mixer 6 kanal dengan Power Amplifier di dalamnya pada produk merk TRAYNOR 6200 by YORKVILLE.
Selanjutnya jika kita melihat isi dalam Mixer Power ini, maka akan ada seksi Power Amplifiernya.
SCHEMATIC DIAGRAM POWER AMPLI PADA TRAYNOR 6200
Hasil potongan schematic diagram untuk Power Amplifier ini adalah sebagai berikut.
Tegangan supply untuk rangkaian ini adalah 44VDC simetris.
Dengan tegangan sebesar ini maka akan memungkinkan bagi Power Amplifier untuk mengeluarkan daya hingga 120W pada beban 8 Ohm atau 175W pada 4 Ohm.
Saya rasa ini ada benarnya jika kita melihat ada 2 pasang transistor Quasi NPN seri MJ15015.
Yang masing masing memiliki kemampuan hingga 2 x 180WDC menurut DATASHEETS.
Bentuk fisik transistor ini mirip dengan Si Jengkol 2N3055 yang memiliki kemampuan 115W dan kemasan TO-3.
PENJELASAN KOMPONEN
Q1,Q2: Preamplifier, MPS859B, PNP,
Q3: Sumber arus stabil untuk Pre-amp MPS859B, PNP,
Q4: Sumber arus stabil untuk Penguat Tegangan, MPSU57 atau 2N6556,
Q5: Penguat tegangan / Voltage Amplifier Stages, MPSU07 atau 2N6553, NPN,
Q6/ Q7: Pembatas arus / Over Current Protection bagi transistor Final, BC319/ MPS859B, NPN/PNP
Q8/ Q9: Driver Amplifier, TIP41C/TIP42C, NPN/PNP,
Q10 sampai Q13: Final Power Amplifier, MJ15015,NPN,
Rangkaian Power ini tidak memiliki fitur Servo Driver.
Ia menggantungkan tegangan bias untuk transistor Driver dan transistor final dari jajaran 2 buah Diode 4148 dengan resistor 33 Ohm.
Ketiga item ini terletak diantara 2 basis transistor Driver Amplfiier.
