Tiga fitur penting SANSUI A9000 antara lain adalah Servo Driver, Servo Amplifier dan Feedback Tone Control.
Servo driver untuk mengatur bias transistor Final Power, Servo Amplifier untuk menjaga terminal output selalu 0V.
Sementara itu Feedback Tone Control untuk mengatur keseimbangan nada atau frekwensi audio yang anda inginkan.
Pada schematic ini juga menggunakan transistor Pre-amplifier yang memiliki pin 5 yang komponenya sulit anda peroleh karena berharga mahal.
Namun anda masih bisa menggantikannya dengan transistor umum pada saat membikin kloningannya.
SCHEMATIC DIAGRAM
Berikut adalah potongan schematic Diagram dari A9000
Rangkaian Power Amplifier ini memerlukan tegangan sebesar +/- 54VDC.
Tegangan untuk preamplifier adalah +50VDC. OPAMP untuk Servo Amplifier memerlukan catu daya 15VDC simetris.

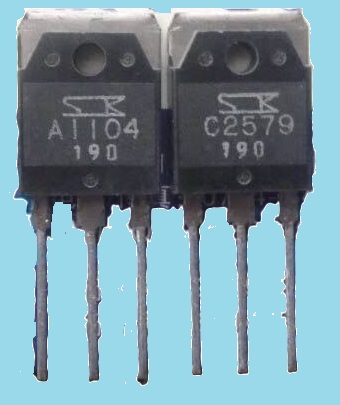

Transistor Final menggunakan pasangan nomer 2SC2579 / 2SA1104 yang memiliki kemampuan hingga 80W menurut DATASHEETS.
Spek umum untuk transistor Final ini adalah VCEO 160V, IC8A, Pdc 80W, hfe 50.
