SANSUI SIX adalah sebuah produk Radio penerima dengan Amplifier di dalamnya buatan era 80-an yang menghasilkan daya hingga 35W hingga 50W yaitu untuk beban 8 Ohm.
Secara elektronis, Power OCL ini menggunakan tegangan supply 34VDC simetris serta ada fitur Servo Driver serta Ripple Filter.
SCHEMATIC DIAGRAM POWER SECTION PADA SANSUI SIX
Berikut ini adalah potongan rangkaian Power Amplifier pada Radio Penerima merk SANSUI ini.
Tegangan Supply memerlukan hingga 34VDC simetris.
Pada rangkaian Pre-Amplifier perlu supplai tegangan hingga +40VDC.
Tersedia 2 trimpot untuk mengatur IDLE (VR801) dan DC-Offset ( VR802).

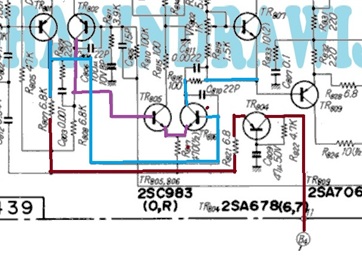

Saya tertarik dengan fitur Ripple filter pada rangkaian ini.
Sepertinya Ripple Filter ini adalah Filter dekopel biasa untuk mengurangi dengung pada power Amplifier akibat sinyal dekopel Pre-amp bercampur dengan saluran Driver atau Power Amplifier.
INFO KOMPONEN
Melihat rangkaian ini maka bisa saya jelaskan sebagai berikut:
TR801, TR802: Pre-Amplifier, 2SA640, PNP,
TR803: Sumber Arus Stabil untuk Penguat Tegangan, 2SA678, PNP,
TR804: Ripple Filter, 2SA678, PNP,
TR805: Cermin Arus, 2SC983, NPN,
TR806: Penguat Tegangan, 2SC983, NPN,
TR807: Servo Driver, 2SC984, NPN,

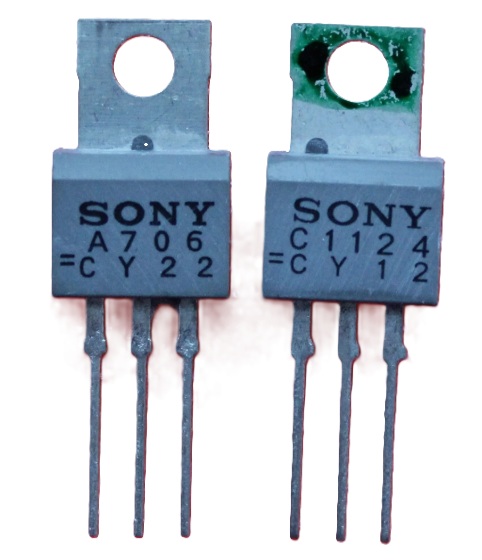

TR808/ TR809: Driver Amplifier, 2SC1124/ 2SA706, NPN/ PNP, 7.9W, 1A, hfe 60x-160x, DATASHEETS
TR810/ TR812: Final Power Amplifier, 2SC973/ 2SA663, NPN/ PNP, 80V, 7A, 60W DATASHEETS
