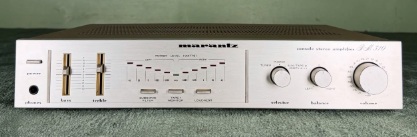

Power OCL 33V MARANTZ PM310 adalah Power Amplifier lawas dengan daya 25W pada beban 8 Ohm.
Amplifier ini buatan pada awal era 80-an. Pada era tersebut sepertinya produk ini masih belum masuk ke negeri kita.
Daya 25 Watt pada era tersebut termasuk amplifier dengan daya lumayan besar.
SCHEMATIC DIAGRAM
Berikut adalah potongan dari Power Amplifir dari MARANTZ PM310.
Memerlukan tegangan supply 33VDC simetris.
Nomer transistor yang terpasang:
- Q701, Q703: Pre Amplifier, 2SA750.
- Q707: Penguat Arus,2SC1400.
- Q709: Servo Driver, 2SC945.
- Q711: Penguat tegangan, 2SC2240.
- Q721, Q723: Pembatas Arus, 2SC945, 2SA733.
- Q725, Q727: Driver Amplifier, 2SC2274, 2SA984.
- Q729, Q731: Final Power Amplifier. 2SD613, 2SB633.

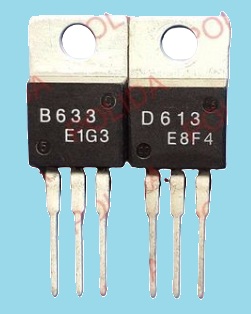

Menggunakan sepasang transistor nomer 2SD613 / 2SB633
GAMBAR ULANG
Berikut adalah hasil gambar ulang rangkaian Power MARANTZ PM310 dengan beberapa perubahan.
Antara lain adalah penambahan Zener D2 sebesar 16V yaitu untuk mengganti sumber tegangan 16V pada rangkaian aslinya.
Rangkaian asli dari PM301 adalah ada Tone Control Internal. Ini sengaja saya buang biar menjadi Amplifier hingga berkarakter FLAT.
SIMULASI DC
SIMULASI AC
Untuk Simulasi AC yaitu tes rangkaian dengan sinyal sinus, saya coba memberikan sinyal sinus murni 1kHz pada rangkaian.
Hasil tes menginformasikan jika Output optimal. Yaitu sebesar 21,9 Vrms pada tegangan 33VDC.
Angka 21,9Vrms pada tegangan supply 33VDC simetris adalah mendekati optimal.
