Schematic Power Amplifier SANSUI 890D sepertinya bisa menjadi bahan kloningan anda dengan melihat skema rangkaian yang lumayan mudah untuk paham.
Serta tersedia 2 trimpot dalam rangkaian ini: untuk DC Offset dan Servo Driver.
Schematic Power Amplifier ini memerlukan tegangan tidak sampai 50VDC.

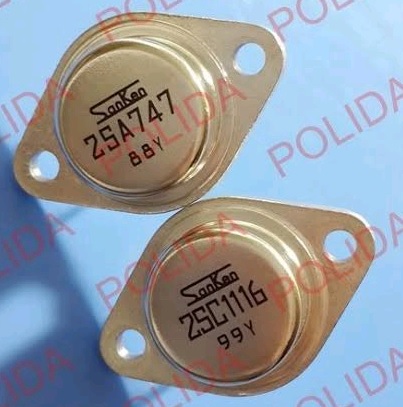

Transistor Final yang terpasang adalah 2SC1116 dan 2SA747 yang menurut DATASHEETS akan mampu untuk mencapai daya hingga 100W.
X
SIMULASI DC
Setelah selesai melakukan gambar ulang maka rangkaian ini harus saya pastikan dulu apakah gambar rangkaian telah benar.
Salah satu cara untuk memastikan adalah dengan jalan simulasi, yaitu memberikan tegangan Dc pada rangkaian dan melihat hasil pembacaan pada titik – titik penting
Dari gambar ini dapat kita simpulkan beberapa hal, antara lain:
- RV1 bertugas untuk menentukan tegangan Output menjadi 0,00VDC
- Arus untuk Preamplifier adalah sekitar 2-3 mA
- Penguat tegangan memerlukan arus 3-4mA
- Tegangan pada Kolektor-Emitor transistor Servo Driver TR09 adalah sekitar 1,9V. Angka ini tergantung dari settingan putaran dari trimpot BIAS yang berada pada pin basis TR09.
- Tegangan basis pada transistor OCP yaitu TR15 dan 17 harus 0,00VDC pada saat tidak ada sinyal.
GAMBAR ULANG SANSUI 890D
Berikut adalah schematic hasil gambar ulang yang siap untuk menjadi bahan kloning.
KOMPONEN PENGGANTI
Semua transistor dalam rangkaian ini bisa anda ganti dengan transistor lain selama masih 1 karakteristik atau yang mendekati.
Transistor Final juga bisa anda ganti dengan transistor sejuta umat 2N3055 / MJ2955.
TEGANGAN MODIFIKASI
Rangkaian ini masih ada peluang untuk kita lakukan modifikasi tegangan lebih tinggi agar output power ini menjadi lebih besar dan mantap dengan beberapa perubahan.
Kloning Power ini akan saya bahas di blof saya yang yang lain yang khusus untuk membikin kloningan Power Amplifier.
