Power Quasi 100W CABOTRON 100 adalah salah satu dari produk Power Amplifier dari negeri Italia. Satu negara dengan merk MONARBO.
Di negeri kita, Audio merk CABOTRON tidak begitu terdengar. Ketika orang mengatakan Itali, maka untuk audio adalah MONTARBO dan untuk mobil adalah FIAT. Kalau makanan paling Pizza.
Power bergaya Quasi ini menggunakan tegangan supply 52VDC simetris dengan menggunakan transistor Final TO-3 atau jengkol jenis NPN.

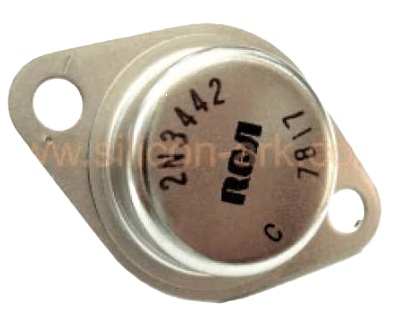

Transistor yang terpasang adalah 2N3442 yang memiliki kemampuan daya hingga 117 menurut DATASHEETS.

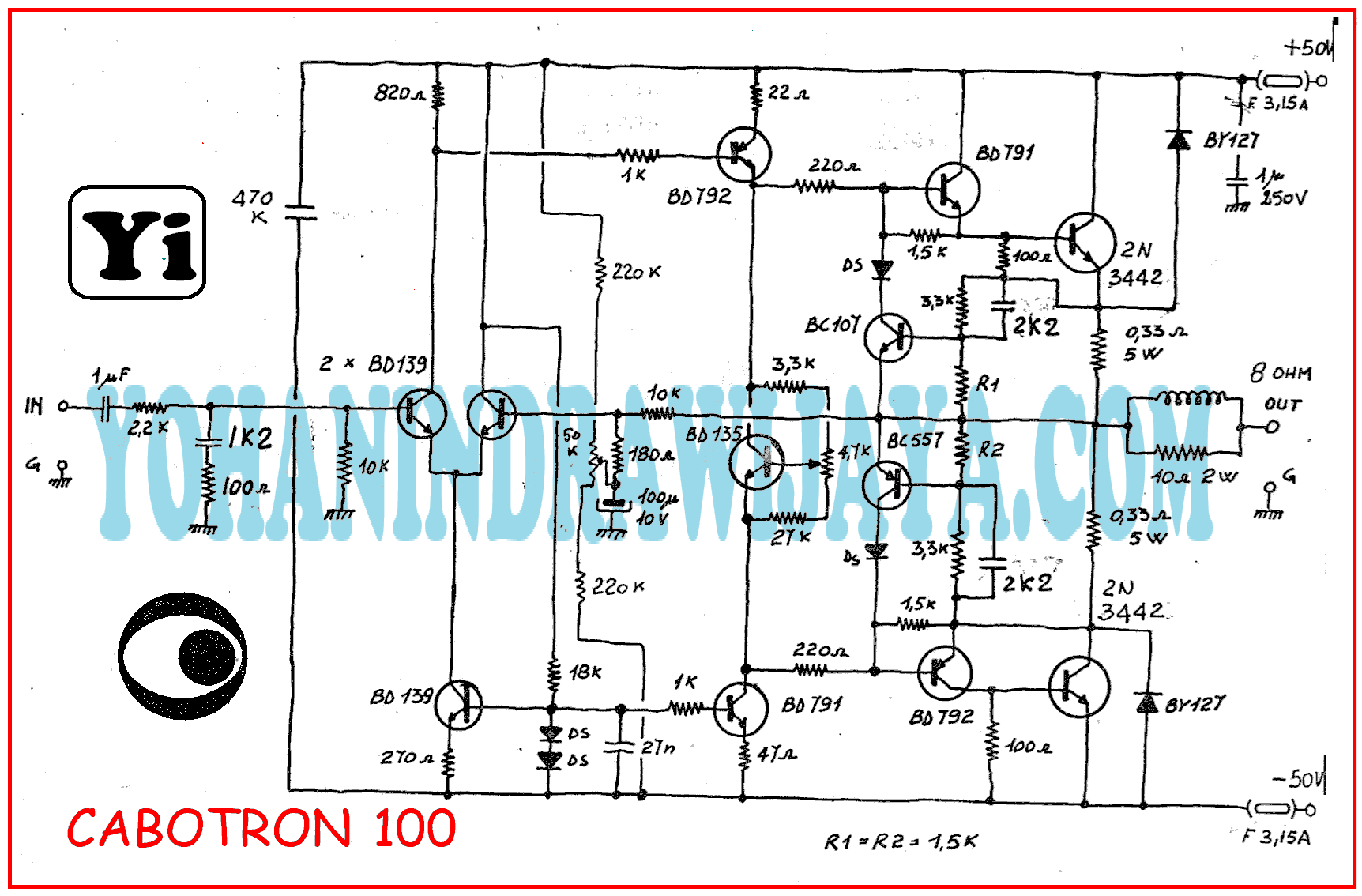

SCHEMATIC DIAGRAM
Berikut adalah hasil potongan dari CABOTRON 100:
