Sebuah schematic menarik perhatian saya yaitu Zener pengganti Servo Driver pada PIONEER AX50.
Rangkaian Power Amplifier tidak ada transistor Servo Driver namun ada Deode Zener yang terhubung antara titik Diode bias Driver dengan terminal Output.
Jika kita lihat, sepertinya Zener bertugas sebagai Limiter. Nilai Zener menurut Servis Manualnya adalah 05Z3RO.
Ini berarti nilai tegangan Zener adalah 3V dengan kemampuan mengalirkan daya hingga 0,5W.
PIONEER AX50 sendiri adalah sebuah Produk audio era 80-an lalu.
Penampakan Unit LIHAT SINI.
SCHEMATIC DIAGRAM
Potongan schematic diagram seksi Power Amplifier dari AX50
Tegangan Supply untuk rangkaian ini adalah 40 VDC simetris.
Pre Amplifier menggunakan transistor 2SA798 yang berkaki 5 serta berharga mahal untuk saat ini.
Semisal anda membikin kloningannya, maka ia bisa anda ganti dengan 2 buah transistor nomer 2SA970.
Penguat Tegangan (Q36) menggunakan transistor nomer 2SC1915.
Q34 (2SA905) bertugas sebagai Sumber Arus Stabil bagi rangkaian Power ini.
Q38 dan Q40 adalah Driver amplifier yang menggunakan pasangan 2SC1735 dan 2SA850 yang memiliki kemampuan daya hingga 15 Watt.
Q1 dan Q3 bertugas sebagai transistor Final Amplifier.

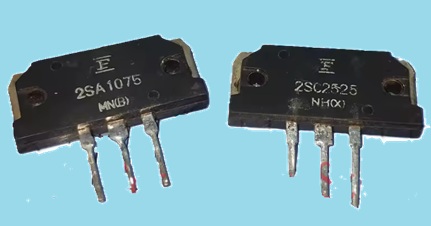

Transistor Final menggunakan pasangan nomer 2SC2525 – 2SA1075 yang pada rangkaian Power ini termasuk unik.
Daya transistor yang sebesar 120W ( DATASHEETS ) ini model yang seperti ini sudah tidak ada.
Namun anda bisa menggantikannya dengan nomer saat ini yaitu MJW1302 / MJW 3281.
Transistor Q42, Q43 dan Q44 adalah satu kelompok rangkaian yang bertugas untuk pengaman Speaker.
