Potongan Schematic Diagram FISHER CA2310 berisikan rangkaian Power dengan Fitur tambahan OCP namun tanpa Servo Driver.
Schematic ini nampak seperti sebuah rangkaian Power amplifier lawas era 70-an lalu. Dan benar rangkaian ini terbitan tahun 1977.
Pada tahun tersebut Power Amplifier ini telah mengeluarkan daya hingga 70W pada beban 8 Ohm.
Penampakan Si Power Amplifier adalah seperti ini:
MILIK https://www.youtube.com/@Remembergoodolddays
SCHEMATIC DIAGRAM FISHER CA2310
POTONGAN SCHEMATIC DARI SERVIS MANUAL
Potongan skema dari CA2310:
Tegangan kerja rangkaian adalah 47VDC simetris.

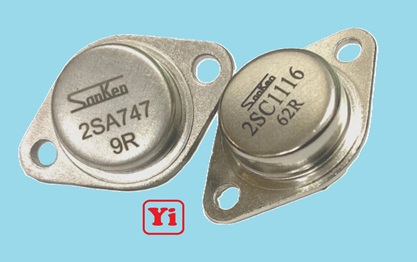

Transistor Final yang terlibat pada Power Amplifier ini adalah pasangan 2SC1116 dengan 2SA747 yang memiliki spek VCEO 120V, IC 6A, Pdc100W.
SIMULASI DC RANGKAIAN
Hasil gambar ulang ini harus saya uji dulu dengan simulator rangkaian untuk memastikan gambar saya sudah benar.
Simulasi ini mengatakan bahwa rangkaian ini berhasil dengan baik.
Tegangan untuk simulasi ini adalah 42VDC simetris. Pertimbangannya yaitu transistor Final Power mampu sampai 100W pada tegangan ini dan sudah tidak mampu lagi pada tegangan di atasnya.
Pada titik OCP menunjukkan tegangan yang sesuai dengan harapan.
SCHEMATIC GAMBAR ULANG
Berarti gambar ulang yang akan saya jadikan bahan kloningan adalah yang sesuai dengan kalkulasi simulasi di atas.
Hasil gambar ulang adalah sebagai berikut:
