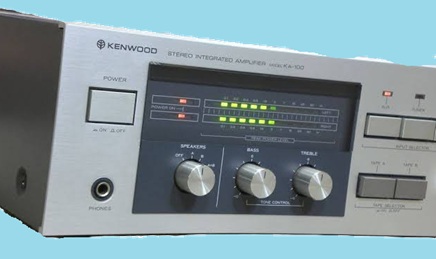

Internal Tone Control KENWOOD KA100 adalah sebuah gambar ulang Power Amplifier lawas yang di dalamnya menggunakan Internal Tone Control.
Fitur Internal Tone Control ini ada yang menyebut pula dengan nama Baxandall.
Pada era 70 hingga 80 masih banyak Power Amplifier yang menggunakan teknik Internal Tone Control pada rangkaian Powernya.
Prinsip rangkaian atau prinsip fiturnya adalah mengembalikan Feedback Tone Control dari output speaker ke input basis non Inverting input.
SCHEMATIC DIAGRAM
Berikut ini adalah potongan skema asli dari KA100 untuk seksi Power Amplifier.
Karena gambar schematic ini lumayan buram maka saya mencoba untuk membikin gambar ulang.
SCHEMATIC GAMBAR ULANG KENWOOD KA100
Dalam membikin gambar ulang ini ada beberapa komponen yang tidak saya ikut dan ada beberapa yang saya tambahkan untuk mempermudah pelajaran.
Dari gambar ulang ini nampak bahwa input dari Tone Control berasal dari Output Power Amplifier.
Selanjutnya pada titik tengah potensiometer kembalikan ke rangkaian input inverting pada basis transistor Pre-Amplifier.
Power Amplifier ini menerapkan Sziklai Power pada transistor Finalnya. Rangkaian ini masih banyak terpakai pada Power Amplifier daya besar era saat ini.

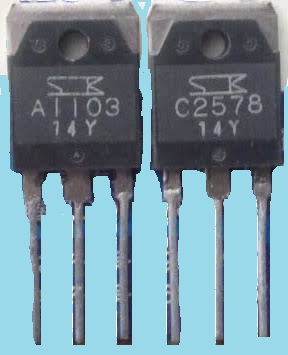

Transistor Final yang terpakai untuk rangkaian ini adalah pasangan 2SA1103 / 2SC2578 yang terkenal pada era tersebut namun sudah tidak ada di era saat ini.
Transistor ini memiliki kemampuan hingga 70W menurut DATASHEETS.
