ELITE M10X adalah amplifier buatan PIONEER era 2000-an yang bergaya eksklusif dan elegan. Ampli memiliki kemampuan audio output hingga 100 Watt pada beban 4 Ohm kontinyu.
INFO
Ampli ini mengusung istilah DIRECT ENERGY MOS POWER AMP , yang ini berati bahwa Power amplifier ini menggunakan transistor penguat akhir sepasang MOSFET untuk hasil audio yang lebih bagus dan ber effisiensi lebih tinggi dari penguat ampli biasanya yang hanya sekitar 60 persen.
Ampli tampak depan:
Penampakan isi dalam:
KLIK GAMBAR UNTUK MEMPERBESAR
SKEMA
Buku panduan servis ini terdiri atas 22 halaman yang berisikan informasi skema, spesifikasi, layout PCb, pandangan pecah, dan daftar komponen.
Akan tetapi saya hanya mengambil skema power amplifiernya saja untuk koleksi dan review.
Berikut ini adalah skema hasil pangkas dan edit dari potongan skema aslinya.
Dengan melihat skema ini, maka dapat kita kelompokkan menjadi beberapa bagian, yakni:
- Penguat pertama, menggunakan OPAMP nomer uPC4570C.
- Buffer Amplifier setelah OPAMP, Q329 pasangan Q333.
- Penguatan tegangan, Q313 dan Q315.
- Servo Driver, Q317 dengan setting trimpot VR301.
- Driver Amplifier, dengan pasangan Q319 Q321.
- Power amplifier, pasangan MOSFET nomer IRF540A dan IRF9540A.
PENJELASAN
Power amplifier ini melibatkan 3 tegangan supplai, yaitu 15VDC simetris untuk OPAMP penguat awal, 44VDC simetris untuk penguat tegangan dan driver amplifier, serta 34VDC simetris untuk penguat akhir yang menggunakan MOSFET.
Dengan menggunakan MOSFET, maka dapat menekan kebutuhan tegangan untuk supplai amplifier.
Pada beberapa rangkaian power amplifier 100 Watt, memerlukan tegangan supplai di atas 35VDC untuk menghasilkan daya audio hingga 100 Watt pada beban 4 Ohm.

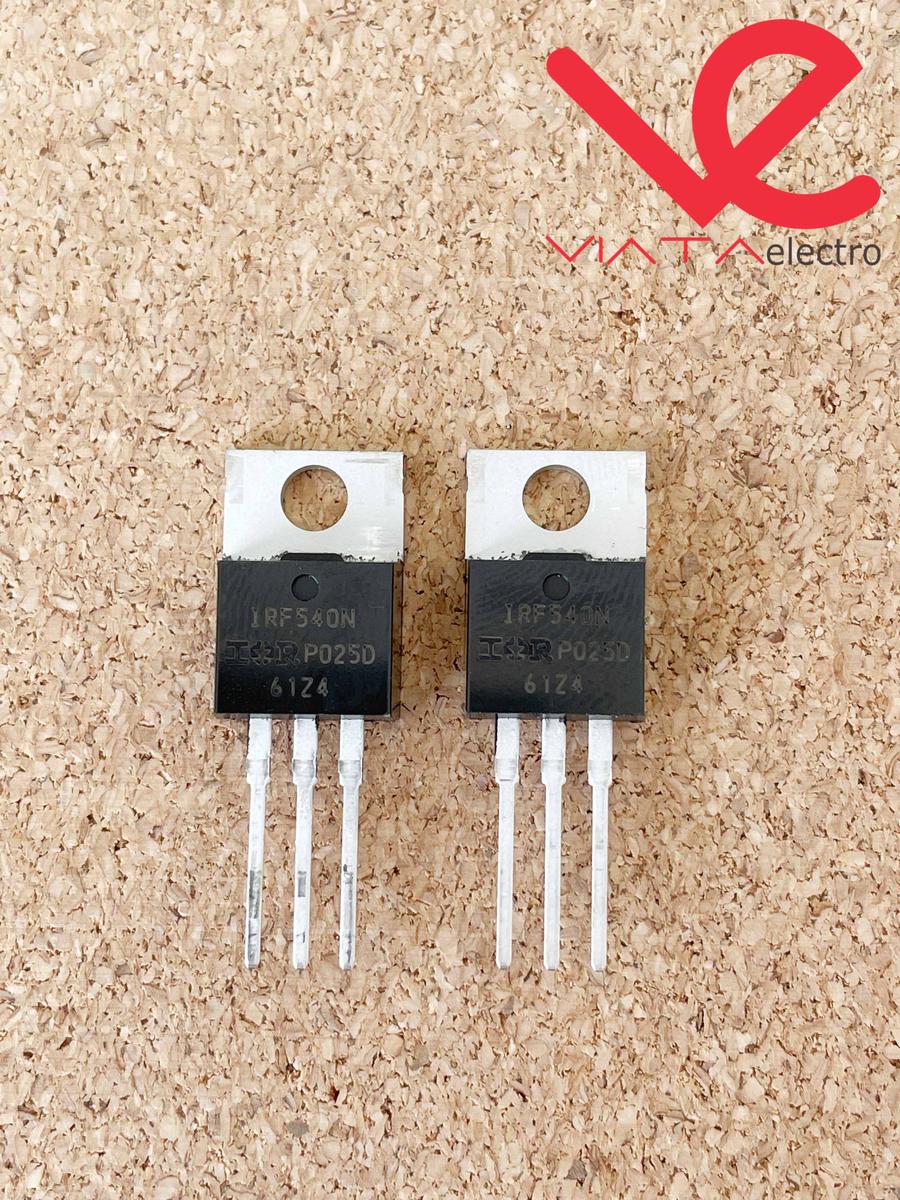

MOSFET IRF540A menurut datasheets mampu menghasilkan dissipasi daya hingga 150 Watt, arus hantar 28 Ampere pada tegangan 10VDC yang berarti sangat mampu sebagai power ampli dalam rangkaian ini.
