HARMAN KARDON AVR30 adalah nama produk audio mewah buatan HARMAN era 90-an yang berisikan Radio penerima, Surround Prosesor, Ampli 5 kanal untuk Home Theater, dan macam-macam fitur tambahan lainnya.
INFO
Ampli ini telah memiliki remote kontrol untuk mengendalikan input dan audio. Pada era 90-an pengolah audio seperti ini termasuk audio mahal dan berkelas.
Pada amplifier ini juga memiliki fitur seperti Dolby Pro Logic Circuit, akan tetapi tidak saya bahas di sini.
Ada juga fitur yang disebut dengan DSP atau Digital Surround processor juga tidak saya ceritakan.
Tampak depan:

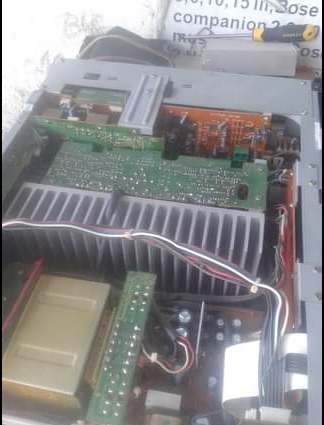

Isi dalam:
Menurut manual servisnya dalam blok rangkaian ini terdiri dari 5 buah amplifier yakni untuk kanan depan kiri depan kanan belakang kiri belakang dan center. Total adalah 5 power amplifier.
SKEMA
Pada buku panduan servis ampli ini terdiri atas banyak halaman yang berisikan macam-macam instruksi, daftar komponen, spesifikasi alat, blok diagram, skema diagram, dan banyak petunjuk lainnya.
Akan tetapi saya hanya mengambil skema power amplifiernya saja untuk koleksi dan kepentingan review.

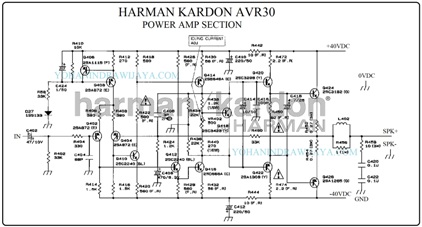

Berikut ini adalah skema hasil pangkas dan edit atas skema aslinya.
Dengan melihat skema dari seksi power amplifier pada HARMAN KARDON ini maka bisa saya simpulkan sebagai berikut:
Dengan melihat skema dari seksi power amplifier Harman Kardon AVR30 ini maka dapat saya simpulkan bahwa amplifier ini terdiri dari beberapa seksi blok antara lain:
- Penguat awal
- Penguat tegangan
- Servo driver
- Driver amplifier
- Final power amplifier
Untuk penguat awal menggunakan transistor 2SA872 dia menggunakan metode defferensial power amplifier, selanjutnya dua titik outputnya masuk ke masing-masing transistor tingkat selanjutnya, yakni Q410 dan Q412.
Q410 kita biasa menyebutnya dengan cermin arus yang mana dia berujung dari Q404 akan berakhir pada Q414 sementara sinyal yang asli dari Q402 akan berakhir pada Q416.
Antara kolektor Q414 dan Q416 biasanya terdapat sebuah rangkaian yang terdiri dari transitor dan sebuah trimpot yang biasa kita sebut dengan istilah Servo Driver.
Servo Driver ini bertugas untuk membatasi arus bias pada Transistor Final Amplifier.
Transistor Q420 dan Q422 bertugas sebagai driver amplifier.
Dan yang terakhir transistor Q424 dan Q426 adalah transistor final amplifier
PENJELASAN
Dengan memutar trimpot VR 402, maka ia menjaga tegangan pada resistor R452 dan R454 pada tegangan 20 mili Volt.
Pada rangkaian Power Amplifier Harman Kardon AVR30 menggunakan satu final power amplifier karena ampli ini berorientasi pada daya rendah.
