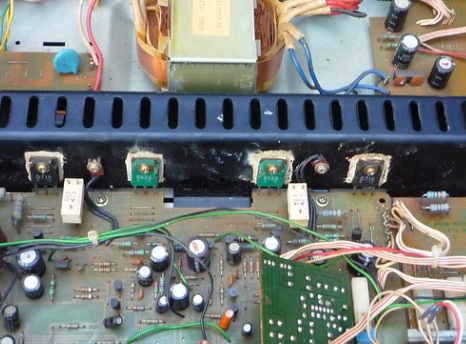

Tone Control Amplifier KENWOOD KA60 memiliki fitur Tone Control yang menjadi satu dengan rangkaian Power Amplifiernya.

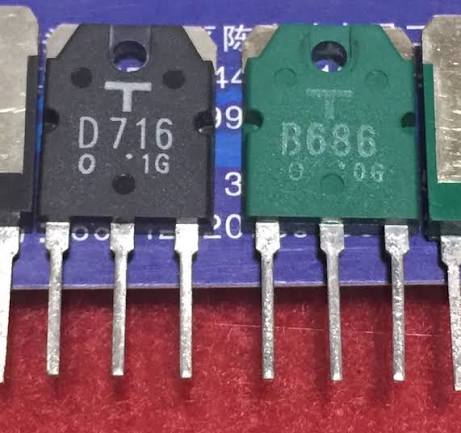

Power Amplifier terbitan era 80-an ini menggunakan transistor final nomer D716 / B686.
Ia memanfaatkan feedback sinyal audio output dengan memberikan jaringan RC sebagai equalizer untuk mengatur nada pada rangkaian power.
Prinsip power ampli dengan internal Tone Control pada saat ini kurang peminat. Dugaan saya karena pada saat ini Power Amplifier harus utuh sebagai penguat saja.
SCHEMATIC DIAGRAM
POWER AMPLIFIER KA60
Berikut ini adalah potongan Schematic Diagram Power Amplifier KENWOOD KA60.
Tegangan supply untuk rangkaian ini adalah 35VDC. Namun sepertinya amplifier ini masih memiliki kemampuan hingga 45VDC.
PRINSIP TONE CONTROL AMPLIFIER KENWOOD KA60
Prinsip Power Amplifier dengan Tone Control ini adalah output dari Power Amplifier ini hingga terkopel oleh kapasitor C45 ( 4.7uF/50V) untuk masuk ke jaringan tone Control.
Output dari jaringan Tone Control ini adalah titik tengah dari potensio dan menuju ke pin basis dari transistor Preamplifier sisi Inverting Q3.
Pada rangkaian “tanpa” Tone Control, feedback menggunakan resistor R49 (56K) dan R47 (1K).
Namun karena menggunakan rangkaian Tone Control maka harus menggunakan Elco Boostrap C29 ( 100uF/10V) untuk membuang unsur AC dan hanya meloloskan arus DC saja.
List Komponen:
Nomer transistor, Daya, Tegangan, Arus Maximum, File
- Q1,Q3: 2SC1980, 250mW, 120V, 50mA, DATASHEETS
- Q5: 2SA992,500mW, -120V, -50mA, DATASHEETS
- Q7: 2SC1735, 800mW, 100V, 500mA, DATASHEETS
- Q9:2SA850, 800mW, -100V, -500mA, DATASHEETS
- Q11: 2SD716, 60W, 100V, 6A, DATASHEETS
- Q13: 2SB686, 60W, 100V, 6A, DATASHEETS
Untuk Kloningan rangkaian ini adalah masih memungkinkan. Hanya saja untuk rangkaian Tone Controlnya bisa anda posisikan pada FLAT saja untuk menciptakan kejernihan rangkaian.
