LH500 dan LH1000 adalah ampli gitar buatan HARTKE yang menghasilkan daya 500 dan 1000 watt menggunakan transistor sebagai penguat akhir dan menggunakan lampu tabung 12AX7 untuk pengolah Tone Kontrol.
Yang membedakan antara LH500 dan LH1000 adalah pada tegangan supplai, yakni 72VDC dan 90VDC.
Secara hitungan jika menggunakan supplai 90VDC maka akan amplifier akan menghasilkan daya hingga 730 Watt, jika tegangan supplai 72 Volt akan menghasilkan 450 Watt.
INFO
Di dalam ampli ini masih menggunakan lampu tabung nomer 12AX7 sebagai komponrn utama tonr kontrol untuk gitar bass sehingga terciptya sebuah cita rasa berbeda dalam proses pengolahan nada bass.

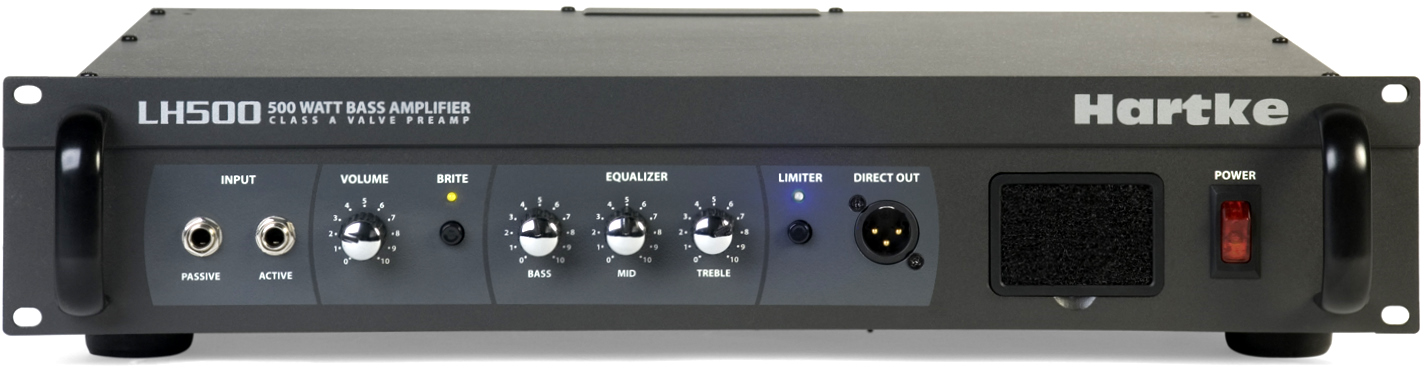

Penampakan ampli adalah seperti ini:

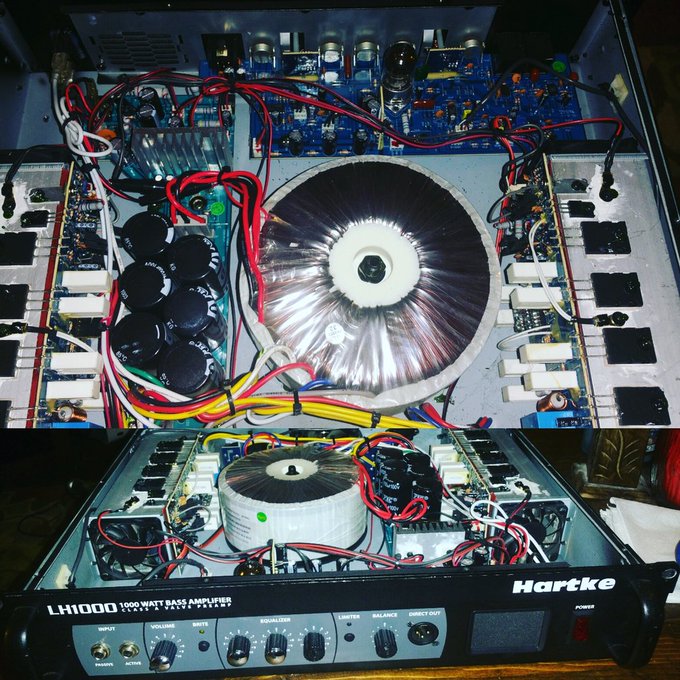

Berikut ini adalah penampakan isi dalam dari ampli ini:
SKEMA
Skema asli dalam datasheets meliputi bagian sebagai berikut:
Mic Preamp yang menggunakan IC OPAMP nomer NJM072,
Tone Control /Equalizer dengan komponen utamanya lampu tabung nomer 12AX7 dengan kontrol 3 potensio ( Bass, Middle dan Treble ).
Rangkaian limiter level audio yang bisa kita bypass maupun aktifkan.
Power Amplifier dengan menggunakan komponen Final Power Transistor nomer 2SC5200 / 2SA1943.
Berikut ini adalah rangkaian Power Amplifier hasil pangkas dan edit dari skema aslinya:
Dari skema ini bisa kita lihat ada beberapa blok rangkaian sebagai berikut:
Differensial Amplifier untuk penguatan awal dengan petugas Q301, Q302 dan Q303.
Rangkaian cermin arus atau mirror current oleh Q304, Q305, Q306 dan Q307.
Servo bias oleh Q308.
Driver Amplifier oleh Q309 dan Q310.
Power Amplifier oleh Q313 hingga Q320.
Transistor daya menggunakan nomer 2SC5200 / 2SA1943 dengan daya hingga 150Watt. Dengan menggunakan 4 pasang transistor maka akan mampu tercapai daya hingga 600 Watt.
PENJELASAN
Dengan menggunakan 4 pasang transistor C5200 / A1943, maka masih memungkinkan untuk menghasilkan daya hingga 500 Watt bahkan 750 Watt.
