M80 BASS adalah ampli buatan FENDER yang dirancang untuk menghasilkan daya hingga 160 Watt pada beban 4 Ohm dan tegangan supplai yang mereka pakai adalah simetris 50VDC.
Power Ampli ini menggunakan 2 pasang transistor Final Output untuk mendukung output yang kuat dan tidak mudah panas terutama untuk komponen transistor finalnya.
INFO
Berikut ini adalah penampakan dari Ampli FENDER M80 BASS:
Ampli untuk gitar bass ini produksi sekitar awal era 90-an.
Nampak di sini ada fitur Tone Kontrol dengan 3 range frekwensi dan efek Chorus di dalam rangkaian. Ada pula fitur DELTACOMP sebagai kompressor sinyal bass untuk cita rasa nada bass yang lebih rata dan halus.
SKEMA
Skema saja pisah menjadi 2 seksi, yakni seksi tone kontrol dan seksi Power Amplifier.
TONE KONTROL
Berikut ini adalah hasil pangkas dan edit pada rangkaian Tone Kontrol pada ampli buatan FENDER ini.
Nampak di sini rangkaian Tone Kontrol menggunakan OPAMP nomer TL072 yang merupakan IC low noise pada jamannya.
POWER AMPLIFIER
Berikut ini adalah skema hasil edit dan pangkas yang berasal dari datasheets ampli buatan FENDER khusu BASS ini.
PENJELASAN
Pada rangkaian TOne Kontrol, ternyata kontrol potensio untuk nada MIDDLE menggunakan potensio Stereo. Ini berarti dalam 2 rangkaian nada middle mereka menggunakan 1 shaft / As potensio saja. Tentu ini yang membikin hasil audio akan berbeda dengan merk lainnya.

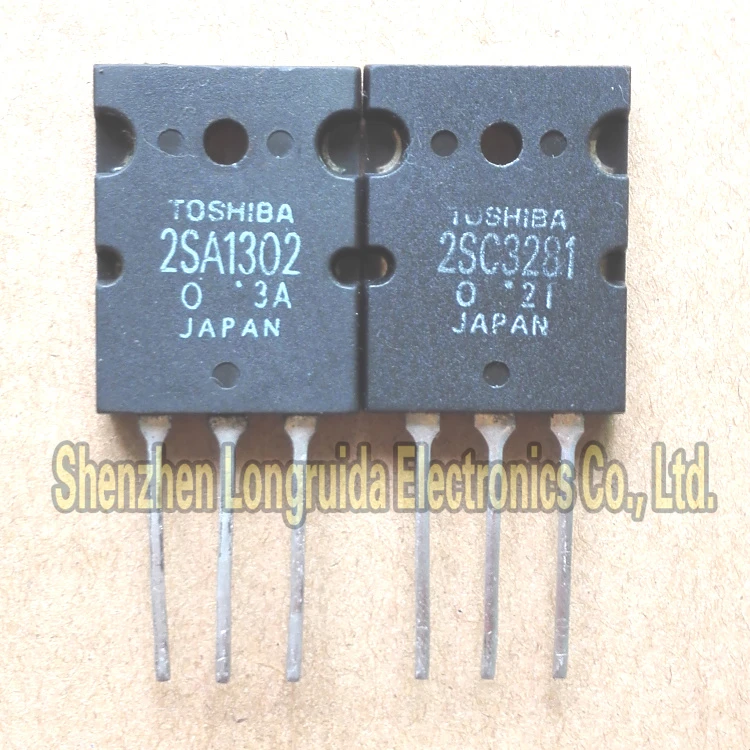

Penampakan transistor Final Output adalah seperti berikut ini:
