300SC adalah nama ampli buatan PEAVEY yang menghasilkan daya audio hingga 300Watt pada beban 4 Ohm dan pada tegangan kerja 42VDC Simetris. Beberapa audiophiller mengatakan bahwa ampli 300SC masih satu gaya dengan CS400 dan CS800.
INFO
300SC bukan CS300 karena pabriknya memang membikin judul demikian. Hanya saja beberapa orang mengatakan 300Sc adlah CS300. Ini terserah anda.
Menurut manualnya, 300SC produksi sekitar era90-an. Meski demikian, beberapa sumber mengatakan bahwa ampli buatan PEAVEY era 90-an yang paling laris di Indonesia adalah CS800.

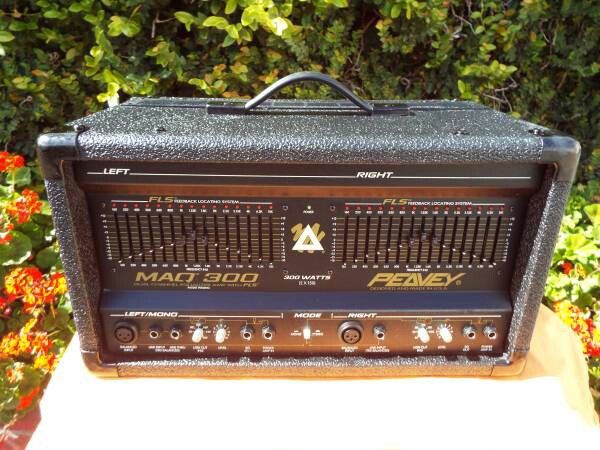

Berikut ini adalah penampakan dari ampli power PEAVEY MAQ300 yang di dalamnya ada modul ampli 300SC:
SKEMA
Berikut ini adalah hasil gambar ulang ampli PEAVEY 300Sc yang saya biasa menyebut dengan CS300.
NOTE: beberapa fitur rangkaian dalam skema ini telah saya buang, seperti dc protector, speaker protector, limiter sinyal. Saya hanya menggambar seksi power amplifier yang paling sederhana untuk kepentingan pelajaran saja.
KLIK GAMBAR UNTUK MEMPERBESAR
PENJELASAN
Transistor nomer 84180 identik dengan transistor jengkol nomer MJ15003 sedangkan 74140 identik dengan transistor jengkol nomer MJ15004 dan ini berarti transistor ini mampu menghasilkan daya hingga 250 Watt.
Dengan demikian maka total daya transistor adalah 500 watt DC, atau mampu menghasilkan daya audio hingga 300 Watt RMS.
Ampli ini masih menggunakan kapasitor boostrap ( C1=47uF/50V ), tidak memiliki rangkaian servo bias, akan tetapi memiliki rangkaian over current protection ( Q103 dan Q104 ).
