Tulisan ini tentang Power dengan Tone Control umpan balik DENON DRA35 yang terkenal pada era 80-an lalu namun belum masuk di negeri kita.
DENON DRA35 hadir dengan fitur Sinyal translator dan Servo Driver.
Skema awal sebagai bahan kloning adalah sebagai berikut:
PENJELASAN POWER DENGAN TONE CONTROL UMPAN BALIK
Tegangan Supply untuk Power ini adalah 42 VDC simetris.

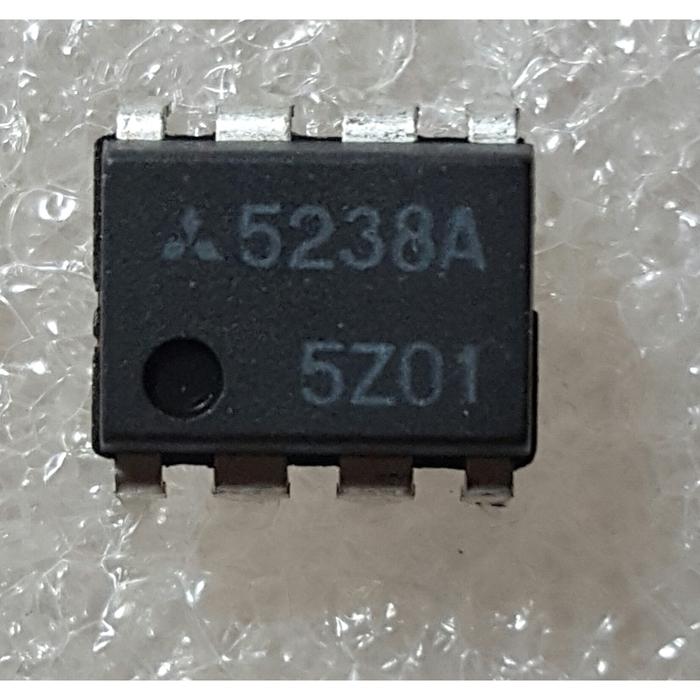

Pada titik masuk ada OPAMP M5238P yang bertugas untuk membikin penguatan awal bagi sinyal masuk.
M5238P adalah OPAMP dual yang terkenal pada era tersebut karena Low Noise.
OPAMP ini masih tersedia di toko offline maupun online namun sudah jarang yang memakainya.
OPAMP ini juga bertugas sebagai filter amplifier pada Tone Control Feedback rangkaian Power ini.
JAringan Tone Control ini terletak mulai dari terminal output Power Amplifier hingga sisi input Inverting OPAMP ini.
TR501 dan TR503 adalah sepasang transistor yang bertugas sebagai sinyal translator bagi output OPAMP untuk bisa masuk ke penguat tegangan TR505 / TR507.
Servo Driver pada rangkaian ini ada pada TR509 yang menggunakan nomer C1815.
Transistor TR511 dan TR513 menggunakan 2SD667 dan 2SB674 sebagai driver Amplifier.
Transistor Final yang bertugas untuk power ini adalah pasangan nomer 2Sc3854 / 2Sa1489.
Mereka berdua ini memiliki kemampuan dissipasi daya hingga 80 Watt menurut DATASHEETS lawas.
