SVT 4PRO adalah ampli gitar buatan AMPEG yang menggunakan 5 pasang MOSFET sebagai komponen Final outputputnya.
INFO

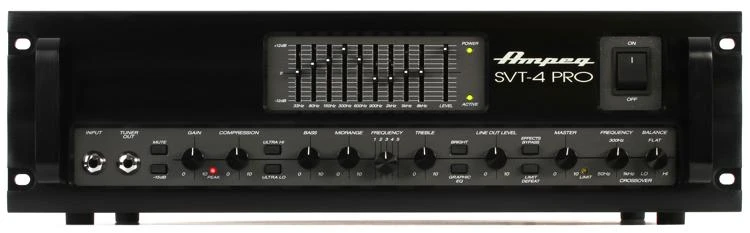

Berikut ini adalah penampakan ampli gitar buatan AMPEG dengan nama SVT-4PRO ini:
Ampli ini ada fitur tambahan Equalizer untuk membikin rata hasil audio pada gitar bass sang musisi yang menggunakan ampli ini.
Di samping itu, banyak sekali fitur kontrol pengendali untuk audio gitar bass ini seperti GAIN, COMPRESSION, ULTRA HI, ULTRA LO, BRIGHT, EQALIZER, dan lain sebagainya.
Akan tetapi saya hanya akan me review untuk skema Power ampli dan Equalizernya saja.
Ampli buatan AMPEG ini harganya termasuk mahal, sekitar 28 Juta pada tahun 2022 dan sekitar 17 juta keadaan bekas. Sungguh menjanjikan untuk kita lakukan kloning secara ombro.
SKEMA
Skema dari ampli gitar ini hanya saya ambil 2 seksi saja, yakni seksi Equalizer dan seksi Power Amplifier.
Alasan saya hanya ambil 2 bagian adalaha karena skema aslinya lumayan rumit dan tidak cocok untuk kita lakukan kloning versi ombro orang Indonesia.
EQUALIZER
Pada seksi Equalizer, rangkaian terdiri dari OPAMP pertama menggunakan TL074.
Selanjutnya, sinyal ini masuk ke jaringan potensio paralel yang merupakan komparator GAIN untuk masing masing frekuensi, antara lain adalah:
- 33 Hz
- 80 Hz
- 150 Hz
- 300 Hz
- 600 Hz
- 900 Hz
- 2 kHz
- 5 kHz
- 8kHz
Range Frekwensi ini memang berbeda dengan range frekwensi Equalizer pada umumnya. Range frekwensi ini memang spesial untuk gitar bass saja.
Berikut ini adalah skema dari Equalizer bass gitar AMPEG SVT 4PRO.
Output dari rangkaian Equalizer ini masuk ke sebuah OPAMP untuk mengatur GAIN dari penguatan audio setelah ekualisasi ini.
POWER AMP
Menurut datasheets, ampli ini menghasilkan daya total hingga 1200 Watt ( 2 x 600Watt ) pada beban 4 Ohm.
PENJELASAN
MOSFET yang mereka pakai adalah pasangan nomer IRFP240 dan IRFP9240 yang menurut datasheets mampu menghantarkan arus hingga 20Ampere pada suhu 25 derajat dan Tegangan Drain Source hingga 200VDC.
Jika ada 5 pasang MOSFET, maka secara teori arus 100 Ampere bisa lewat pada rangkaian ini, meski kenyataannya tidak sebesar ini.
Datasheets di sini: https://www.vishay.com/docs/91210/91210.pdf
