GX600A adalah ampli buatan CRATE AUDIO yang mampu menghasilkan daya hingga 60 Watt pada beban 4 Ohm. Tegangan Supplai adalah 29 VDC simetris.
INFO
Berikut ini adalah penampakan dari ampli buatan CRATE ini:
Jika kita memperhatikan, maka ampli ini memiliki 2 blok tone kontrol, yakni tone kontrol untuk nada FLAT dan tone kontrol untuk nada olahan / effek gitar.

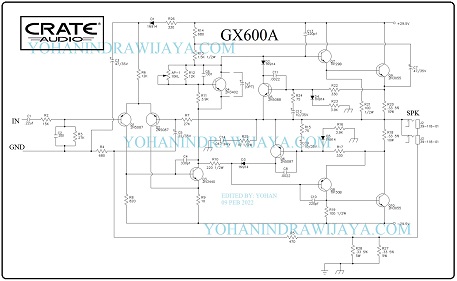

SKEMA
Akan tetapi ketika kita melihat isi dalam ampli. Ternyata hanya ada sepasang transistor power dan tegangan Supplai yang lumayan kecil sekitar 30VDC.
Untuk ukuran sound system panggung, voltase ini sangat kecil dan palingan hanya akan menghasilkan audio yang berlevel kecil tidak menggelegar.
Dan benar ketika saya dapatkan info datashhetsnya, Ia hanya memakai 1 pasang transistor saja. Sudah begitu menggunakan sama-sama NPN amplifier pula.
PENJELASAN
GX600A buatan CRATE ini termasuk ampli sederhana jika kita kaji dari kacamata era 2020. Meskipun demikian, ampli ini semapat tenar pada jamannya sekitar tahun 90-an.
Prinsip blok diagram adalah penguat differensial oleh Q1 dan Q2 ( 2N5087 ),
penguat tegangan oleh Q3 ( 2n3440 ),
Servo bias kontrol oleh Q4 ( 2n3402),
OCP oleh Q5 (2N5088) dan Q6 ( 2N5087),
Driver amplifier oleh Q7 ( TIP29B) dan Q8 ( TIP30B) , serta
Transistor Final Output oleh Q9 dan Q10 ( 2N3055).
Tegangan yang hanya 29,5VDC sangat kecil dan tidak bisa menghasilkan output yang besar dan menggelegar.
