MONTARBO 716S adalah sebuah mixer buatan MONTARBO yang ada power amplifier di dalamnya. Menurut datasheets, power output dari mixer yang berpower ini adalah 2 x 350Watt pada beban 4 Ohm.
Secara fisik, jumlah channel adalah hanya 12 buah. 8 channel untuk saluran mono atau mic, dan 4 buah tersedia untuk saluran input stereo. Total channel adalah 16 dengan asal hitungan (8×1)+(4×2)=16.
MELIHAT LIHAT PRODUK DARI MONTARBO ADA DI SINI.
Artikel kali ini saya hanya ambil pada sisi power amplinya saja.
GAMBAR ASLI

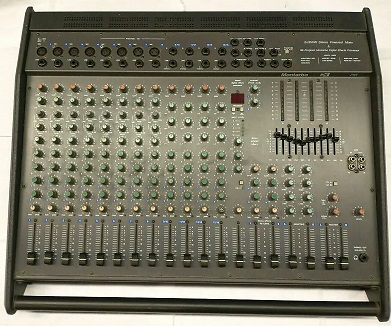

Foto di bawah ini adalah contoh Mixer power buatan MONTARBO dengan nomer 716S.
Master Mixer ada tersedia Equalizer 10 channel dan 4 channel AUX dengan potensio kontrol tanpa equalizer.
SEKSI POWER AMPLI
Gambar di bawah ini adalah hasil edit dan pangkas, setelah saya mendapatkan file datasheets nya.
Editing dan cropping bermaksud untuk mempermudah mempelajari prinsip kerja amplifier ini.
Jika kita memperhatikan, maka nampak di sini bahwa ampli ini adalah jenis ampli simetris yang mana sinyal masuk akan mengalami penguatan oleh IC OPAMP seterusnya nya arus sinyal nya masuk ke T3 dan T2.
Hasil penguatan arus ini akan lanjut oleh transistor T5 ( MJE 350 ) dan T1 ( MJE 340 ) untuk penguatan sinyal.
Antara T3 dan T1 ada terdapat transistor T2 ( MJE340 ), yang tugasnya adalah sebagai stabillizer arus atau biasa kita sebut dengan servo driver untuk transistor Final Output.
T2 ini terpasang menjadi satu pendingin dengan transistor output.
Jika pendingin semakin panas, maka tegangan antara kolektor T3 dan kolektor T1 akan mengecil dan tentu saja arus yang akan mengalir pada transistor Final akan mengecil.
Tegangan bias dari TR2 sendiri terkontrol oleh settingan trimpot yang ada pada basis TR2.
Demikian seterusnya hingga ke transistor Final Output.
Transistor Final Output menggunakan 3 pasang transistor dengan nomer MJ15022 dan MJ15023.
Pada rangkaian power ampli ini juga terdapat rangkaian pengatur arus lebih untuk transistor Final Amp. Tugas dari rangkaian ini ada pada TR1 ( MPSA56 ) dan TR4 ( MPSA06 ).
