Pada tulisan ini saya bagikan sebuah skema menarik yang saya dapatkan dari internet mengatakan bahwa sebuah Power amplifier OCL yang menghasilkan daya hingga 160 Watt pada beban 6 Ohm akan tetapi transistor finalnya dengan menggunakan transistor Darlingon yang berkaki empat.
Skema ini berasal dari servis manual power modern buatan DENON era 2000 dengan seri AVC3310. Penampakan amplifier adalah SEPERTI INI dan isi dalam ampli LIHAT SINI. Brosur dan keterangan lainnya BACA LINK DENON.
SKEMA
Untuk mengunduh skema silahkan AMBIL DI LINK INI. Sedangkan hasil pangkas dan edit adalah sebagai berikut:
X

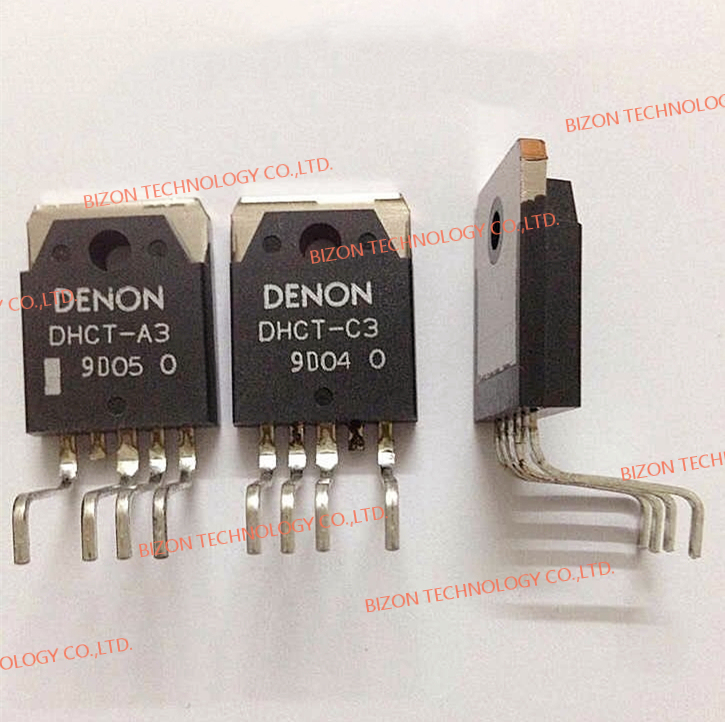

Berikut adalah bentuk dari transistor Final Amplifier:
