Power Mobil MAGNAT terkenal di Eropah tapi kurang begitu terdengar di Indonesia. Masih kalah dengan PIONEER, ROCKFORD FOSGATE, VENOM, dan merk lainnya.
Krena saya tertarik dengan skemanya, maka saya coba untuk bagikan kepada pembaca.
Skema asli DISINI. Skema Inverternya DISINI.

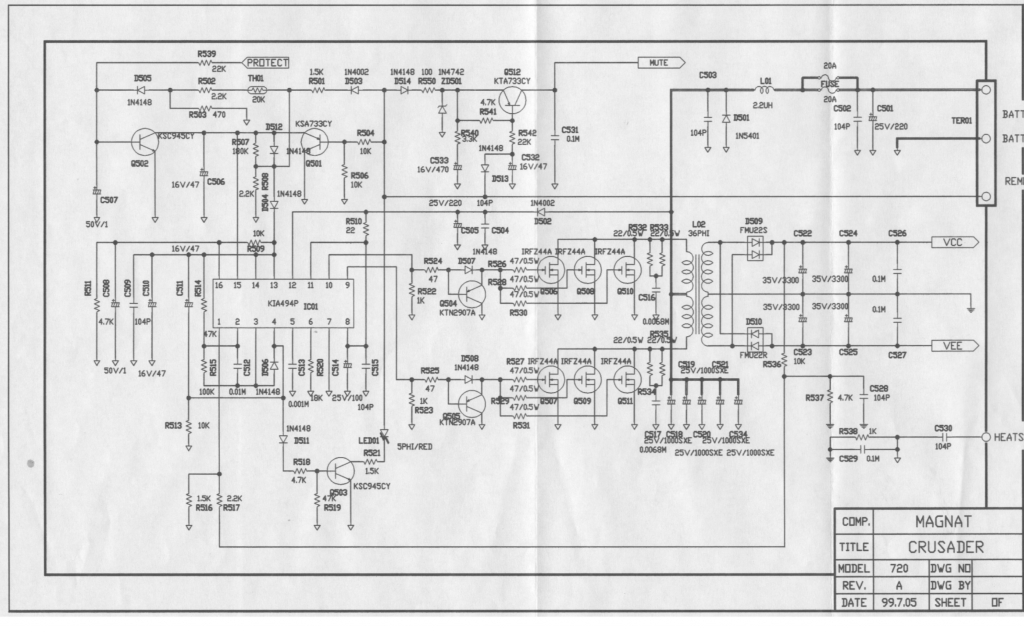

SKEMA INVERTER 12VOLTDC TO 24VDC SIMETRIS
Pada rangkaian inverter ini, skema yang diterapkan masih umum-umum saja, menggunakan IC KIA 494 dan menggunakan transistor MOSFET type IRFZ44 sebanyak 3 pasang untuk menghasilkan arus switching pada lilitan primer yang cukup besar sehingga mampu penghasilkan arus sekunder yang kuat pula.

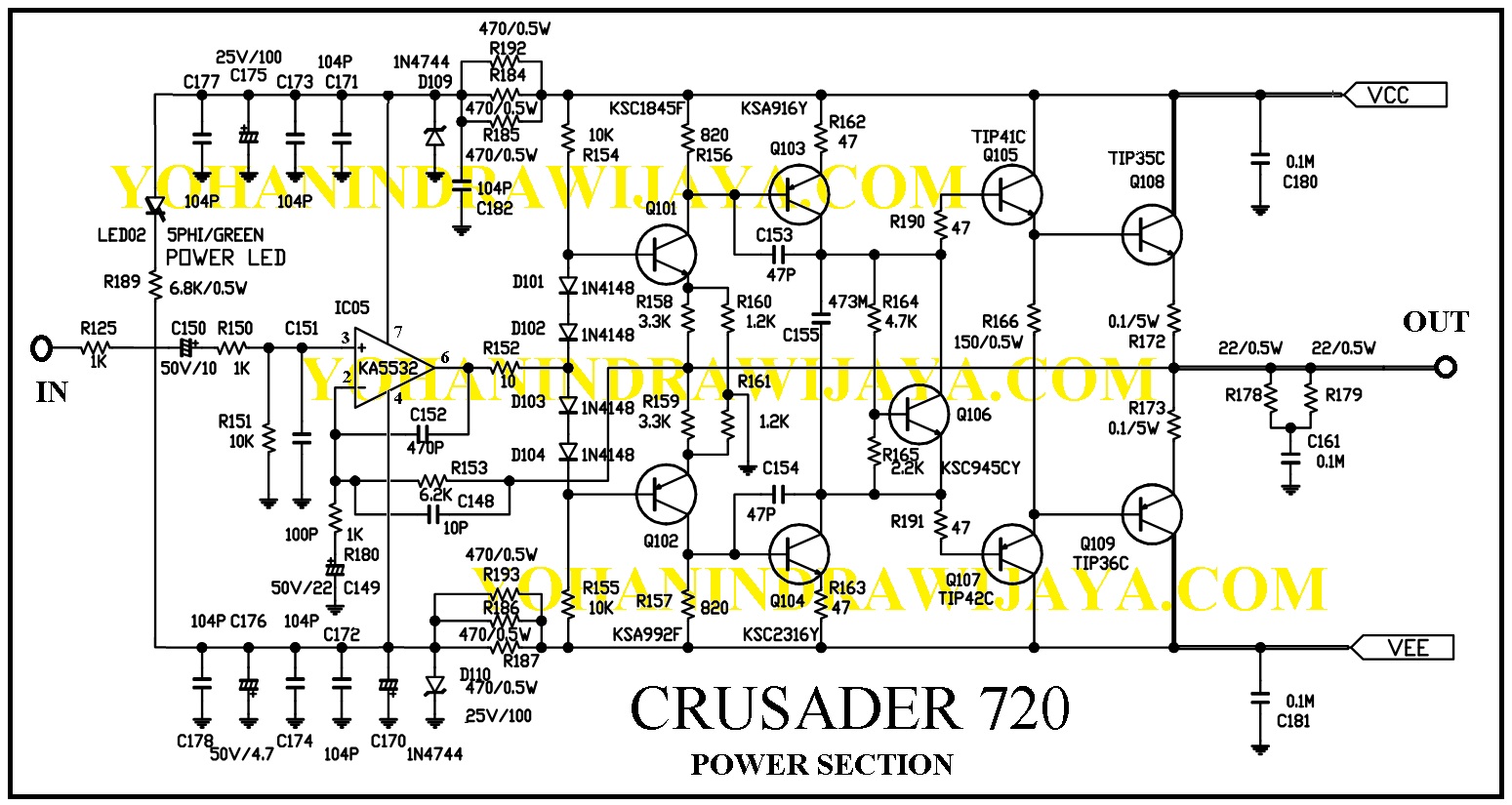

SKEMA POWER AMPLIFIER MAGNAT CRUSADER 720
Power Supply menggunakan tegangan hasil inverter 12VDC menjadi simetris +- 24VDC. OPAMP yang dipakai untuk driver adalah KA5532. Faktor penguatan diambilkan dari perbandingan R153 / R180 .
Transistor Final menggunakan pasangan TIP35C dan 36C, termasuk transistor driver nya juga menggunakan TIP41C dan TIP42C.
