Ampli gitar Gibson G40 adalah ampli buatan Gibson era 70an. Pada saat itu Transistor type TIP29, TIP30, TIP31 adalah transistor yang canggih pada era tersebut.
Ampli ini pada saat itu sering terpakai oleh gitaris untuk main di panggung. Era sebelumya mereka para musisi masih memakai ampli lampu tabung.
SKEMA AMPLI GITAR GIBSON G40
Saya mendapat skema AMPLI GITAR GIBSON ini di website. Setelah file saya dapatkan, maka pada area amplifier saya pangkas untuk mempermudah penelitian. Jadinya seperti berikut ini:
Gambar di atas nampak bahwa sepertinya gambar menggunakan skema tangan. Walaupun demikian masih nampak masih informatif. Gambar yang saya buat masih bisa kita pahami.
Selanjutnya saya buatkan skemanya menggunakan softaware Proteus v8.0 menjadi seperti berikut:
SIMULASI SINYAL AMPLI GITAR GIBSON

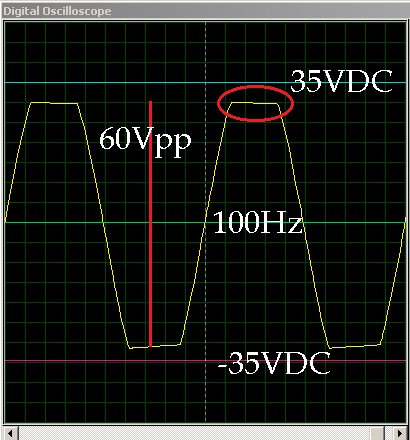

Setelah skema tergambar, maka kita lakukan tes skema. Pada Simulasi kali ini skema memberi beban 8 ohm. Tegangan Supply adalah simetris 35VDC. Sinyal input menggunakan sinyal 1Vp pada freq 100Hz.
Nampak sinyal hasil olahan amplifier terlalu besar hingga terjadi Clipping pada 30V. Dari sini bisa saya simpulkan bahwa sinyal 1Vp terlalu besar untuk di injeksikan ke ampli ini.
BAGAIMANA JIKA SINYAL INPUT LEBIH KECIL?

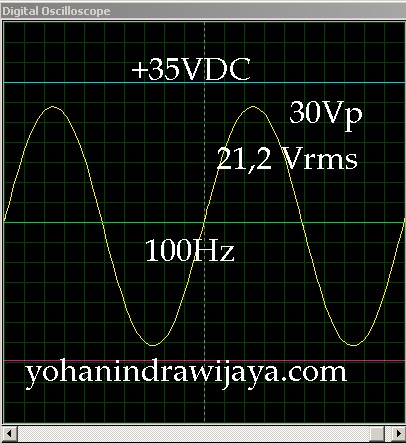

Oke sekarang kita coba menurunkan sinyal input dari 1Vp ke 0,7Vp. Frekwensinya tetap. Dari hasil menurunkan ini didapatkan hasil gambar sinyal sebagai berikut:
Nampak disini sinyal sinus membaik. Berarti ampli ini akan mencapai titik terbaiknya jika sinyal maksimum yang masuk adalah 0,7Vp. Sinyal sinus masih bagus. Dan setelah diukur, tegangan Rms adalah 21,2 VRMS. Supply masih simetris 35VDC. Beban rangkaian adalah 8 Ohm.
Dari sini didapatkan hitungan sebagai berikut: Watt = 21,2 x 21,2 / 8 = 56,2 Watt.
SINYAL INPUT O,7VP TAPI BEBAN SPIKER DIRUBAH KE 4 OHM, MASIH BAGUSKAH?
Setelah diketahui bahwa sinyal input terbaik adalah 0,7 Vp, maka akan ada pertanyaan: Kalau beban spikernya diturunkan ke angka 4 Ohm, apakah sinyal masih bagus?.

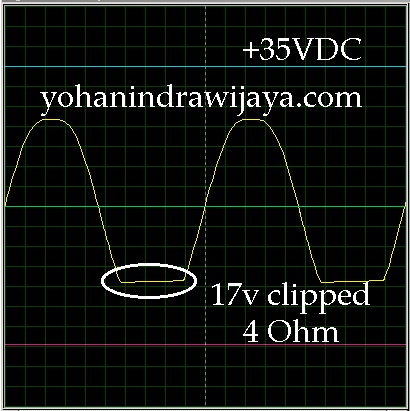

Oke mari kita cari jawabannya. Setelah beban spiker kita turunkan ke angka 4 Ohm, maka didapatkan info bahwa hasil sinyal adalah sangat buruk. Ada “Clip” di ujung sinyl sinusnya.
Dari sini nampak bahwa sinyal terpotong pada tegangan 17 volt. Ini menandakan bahwa ampli sudah dalam batas kemampuan untuk amplifikasi. Sinyal ini terpotong karena GAIN yang terlalu besar atau input yang terlalu besar.

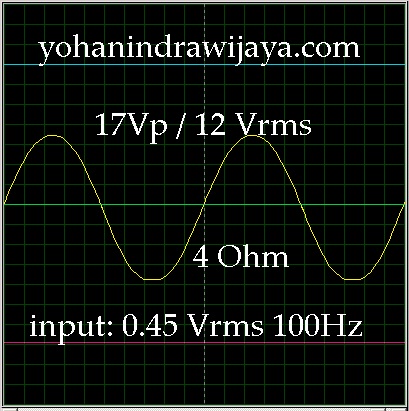

Selanjutnya coba kita turunkan sinyal ke angka 0,45 Vp. Maka kita mendapatkan hasil sinyal sebagai berikut:
Sinyal audio berbentuk sinus ini sudah sinus kembali akan tetapi tegangan pada beban menjadi turun ke angka 12VRMS.
Jika kita hitung, maka watt pada beban adalah 12 x 12 / 4 = 36 Watt. Jika kita bandingkan dengan gambar yang sebelumnya ( 56W pada 8 Ohm ), maka kita mendapatkan kesimpulan bahwa ampli ini malah turun efisiensi nya jika kita beri beban 4 Ohm.
PENUTUP
Artikel AMPLI GITAR GIBSON ini adalah artikel opini penulis. Bukan untuk di ikuti. Skema yang saya teliti memang hasil pemindahan skema asli ke skema simulasi. Walaupun secara gambar bisa saya katakan hampir mirip.
Segala resiko akibat mengikuti skema pindahan ini bukan tanggung jawab penulis.
Jika ada hal yang tidak sesuai dengan kaidah kaum elektroniyyin, maka penulis dengan senang hati menerima kritik maupun saran. Silahkan mengisi kolom saran.
