Ampli buatan Mackie dengan nama HR824 adalah ampli dengan keluaran daya hingga 150Watt pada spiker low dan hingga 100 Watt pada spiker high.
Ampli ini juga sering terpakai untuk kepentingan monitoring studio audio.
DAFTAR ISI
***************************
MANUAL BOOK AMPLI ADA PADA LINK INI: KLIK INI
BROSUR DARI ADVANCED AUDIO RENTAL ADA PADA LINK INI: KLIK INI
OWNER MANUAL ADA PADA LINK INI.
Link yang lain DI SINI JUGA ADA.
SKEMA INPUT PREAMP
Input dari ampli ini menggunakan XLR dan akai stereo. Komponen aktif menggunakan IC OPAMP nomer 4560.
Penguat input ini menggunakan penguatan / GAIN yang fix, yakni menggunakan perbandingan R50:R16.
Sedangkan untuk adjust sinyal input malah menggunakan resistor drop pembagi tegangan input VR2+R15.
OPAMP U3A ini menggunakan supply simetris 15 Volt untuk mengisi pin 8 (+) dan pin 4 ( – ).
Setelah sinyal input ini teramplify, maka masih bisa kita lakukan pengaturan level nya dengan menggunakan potensio TRIM R184.
LOW FREQUENCY CROSSOVER
Pada power ampli ini ada 2 rangkaian crossover , yakni LF Crossover dan HF Crossover. LF ini bertugas untuk menyaring hanya sinyal audio Low Freq saja yang akan di teruskan untuk di perkuat oleh amplifier freq rendah atau Ampli Bass.
Sedangkan HF Crossover di pakai untuk menyaring frekwensi high saja untuk kita umpankan ke amplifier freq tinggi atau Ampli Treble.
Di bawah ini adalah skema LF Crossover.
HIGH FREQUENCY CROSSOVER
High Freq Crossover bertugas untuk menyaring hanya freq middle ketas saja yang akan di perkuat oleh sang amplifier freq tinggi.
Karena itu. crossover ini dilengkapi dengan rangkaian pemotong frekwensi 3,77 kHz ke bawah dan 10,74 kHz ke atas. Pada rangkaian crossover high freq ini juga disediakan potensio GAIN untuk freqwensi dengan center 20kHz.
Disediakan trimmer untuk penguatan sinyal high atau treble.
SKEMA POWER AMPLIFIER
Power ini menggunakan catu daya simetris 49 VDC. Jika beban spiker adalah 6 Ohm dan effisiensi ampli adalah 60% , maka kemungkinan daya keluar adalah sekitar 144 Watt RMS.
Transistor yang bertugas adalah 2SD1047 yang mampu melayani daya DC sekitar 140V antara pin CE dan maksimal hantaran arus hingga 6A DC.
Berikut ini adalah skema power Amplifier Mackie HR824.
Untuk lebih detail tentang penjelasan ampli ini, maka akan saya pecah menjadi beberapa bagian seperti gambar-gambar di bawah ini:
SEKSI VAS
Voltage Amplifier Section di sini adalah rangkaian input dari Power itu sendiri.
HF in = titik sinyal input untuk sinyal high frekwensi.
FB OUT = titik yang berasal dari outputan amplifier.
MUTE = titik untuk sinyal MUTE.
Ia menggunakan skema emitor bersama Q14 dan Q15 serta penggunakan sistim ganda untuk amplifier masing masing fasa. Perhatikan Q16 dan Q17 juga tersedia dalam rangkaian ini.
MUTE di sini adalah sebuah masukan DC Mute, yang berarti jika ada isyarat masuk ke transistor Q21, maka Q23 dan Q20 akan berhenti menghantar.
Akibatnya adalah amplifier tidak akan menguatka sinyal masuk alias tidak ada amplifikasi sinyal.
Demikian sebaliknya. Jika tidak ada sinyal MUTE masuk ke Q21, maka arus Q14, Q15 akan di teruskan ke -VCC oleh Q20, serta Q23 akan memberi setrum kepada pasangan Q16 dan Q17.
SEKSI DRIVER
Seksi driver ini bertugas untuk memperkuat arus dari sinyal yang telah terkuatkan tegangannya .
Untuk rangkaian driver ini membutuhkan tegangan simetris 56VDC.
Tegangan driver harus selalu lebih tinggi dari tegangan final output untuk mencegah clipping.
Dalam beberapa aplikasi, tegangan driver selalu lebih tinggi 5 hingga 10 VDC.
Pada rangkaian ini, menggunakan 6 buah Diode nomer 1N4148 untuk memotong tegangan bias dari rangkaian VAS hingga 4VDC.
Q6 bertugas untuk membatasi tegangan bias yang aan masuk ke transistor final.
Pada aplikasi lapangan, trimpot ini hanya set sekali saja untuk mencari nilai arus bias terbaik hingga power amplifier ini tidak pecah output. Jika terlalu besar, maka transistor power akan kepanasan, akan tetapi jika terlalu kecil akan mengakibatkan suara hasil olahan power ampli ini akan pecah pada saat level belum optimal.

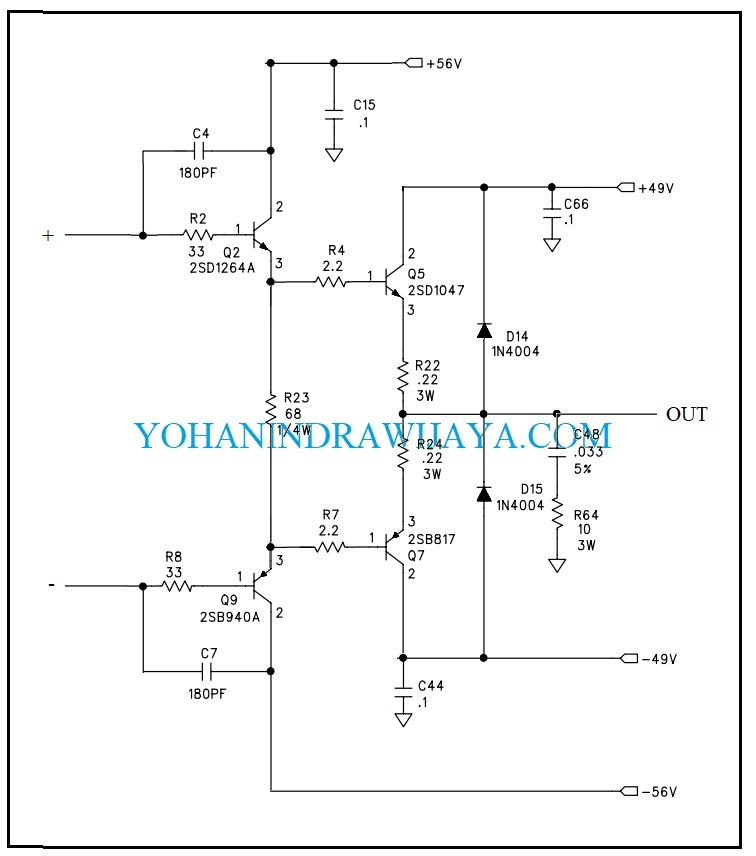

SEKSI FINAL OUT
Rangkaian final Out tidak saya review karena cukup sederhana dan umum.
DOWNLOAD DATASHEETS TRANSISTOR 2SD1047ADA DI SINI. 2SB817 ADA DI SINI.
