HA3000 HA4000 adalah ampli gitar / bass buatan HARTKE produksi era 2000-an dengan kemampuan output hingga 300 Watt dan 400 Watt pada beban 4 Ohm dan memerlukan supplai simetris sebesar 58VDC dan 66VDC.
INFO
Ampli HA3000 HA4000 adalah ampli head saja, tersedia dengan 2 inputan, dan ada fitur direst Out.

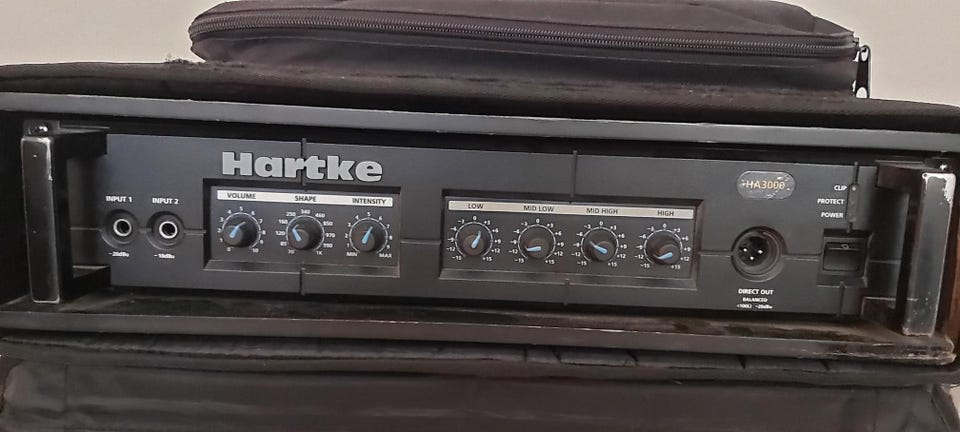

Berikut ini adalah penampakan dari ampli buatan HARTKE ini:
Nampak kita lihat di sini bahwa ampli ini memiliki fitur shape dan intensity untuk gitar serta tone kontrol 4 potensio.
SKEMA

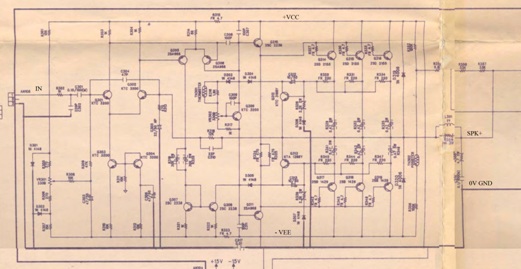

Berikut ini adalah hasil pangkasan atas skema asli yang saya dapatkan dari internet.
Dari lembar skema ini nampak bahwa ampli ini memiliki blok rangkaian seperti:
- Penguat differensial Q301 dan Q302 ( C3200 ),
- Mirror amplifier dan penguatan tegangan Q305 hingga Q308 ( A968 dan C2238 )
- Servo Bias Driver Q309 ( C3200 ),
- Driver amplifier Q310 dan Q311 ( C2238 dan A968 ),
- Final Power Amplifier Q314 hingga Q319 ( D2155 dan B1429 )
- Over Current Protection Q312 dan Q313 ( C3198 dan A1266 )
PENJELASAN
D2155 / B1429 memiliki kemampuan hingga 150 Watt.
Datasheets di sini: https://alltransistors.com/adv/pdfview.php?doc=2sd2155.pdf&dire=_toshiba
Dengan hitungan matematika, maka saya memperkirakan bahwa tegangan supplai untuk HA3000 adalah 58VDC dan HA 4000 adalah 70VDC untuk melayani beban speaker 4 Ohm.
