Power Amplifier daya rendah 20W menggunakan POWER OTL 60VDC AKAI AA1020 sepertinya bisa kita lakukan kloning namun sepertinya kurang peminat saja.
Kloning power ini hanya untuk orang- orang yang ingin bernostalgia dengan power ampli OTL saja.
OTL atau Output Transformer Less adalah sistim Power Amplifier.
Pada sisi outputnya tidak lagi menggunakan travo sebagai kopling output menuju ke terminal speaker.
SCHEMATIC DIAGRAM

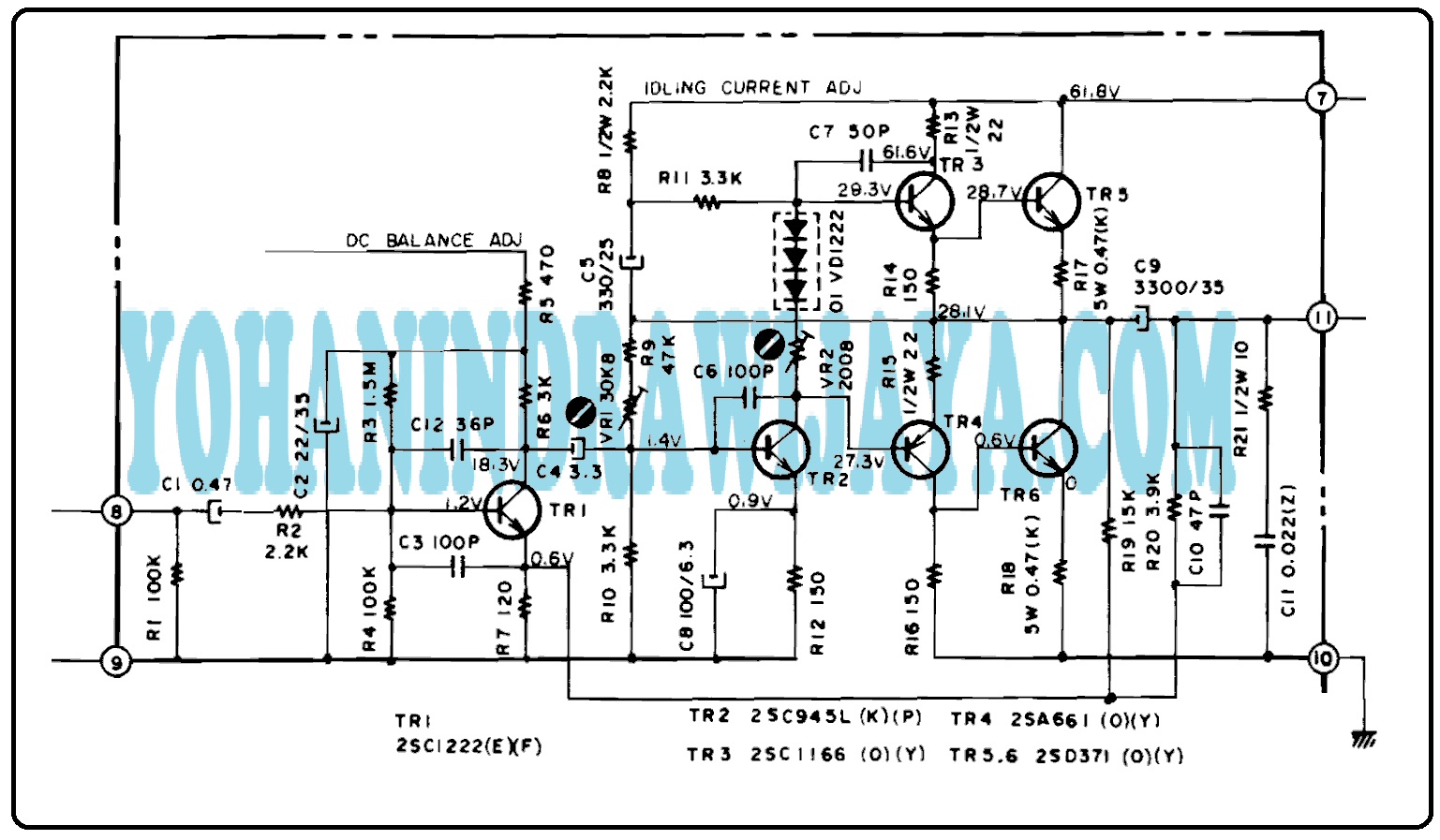

Berikut ini adalah potongan skema diagram dari Power Ampli OTL buatan AKAI AA1020 setelah saya edit dan pangkas.
Tegangan untuk power amplifier ini hanya catu tunggal 60VDC saja.
Ibaratnya ini hampir sama dengan 30VDC simetris.
PENJELASAN SKEMA POWER OTL 60VDC AKAI
Jika melihar schematic diagram ini, nampak bahwa rangkaian ini terdiri dari 4 tingkat amplifikasi saja, yaitu :
- Preamplifier,
- Voltage Amplifier,
- Driver Amplifier, dan
- Final Power Amplifier
Preamplifier menggunakan transistor tunggal, yakni nomer C1222F.
Tegangan supply untuk transistor ini yaitu 33V atau separuh dari tegangan supply utama. Arus ke transistor melewati R5 dan R6.
Sinyal audio masuk adalah dari titik nomer 8 menuju elco C1 dan R2 menuju basis transistor TR1.
KEMUNGKINAN KLONING
melihat kesederhanaan rangkaian, sepertinya ini mudah untuk kita lakukan hingga proses kloning.
Tetapi, apakah tersedia komponennya? Terus bagaimana dengan harga komponennya?
HARGA KOMPONEN
Y
SKEMA GAMBAR ULANG
Z
SIMULASI RANGKAIAN DC TEST
A
SIMULASI DENGAN SINYAL SINUS
B
