Maksud dari tambah daya pada DENON AVR3000 adalah mengganti transistor Final Output serta menaikkan GAIN rangkaian supaya lebih sangar.
Sebenarnya dengan tegangan 56VDC ini maka rangkaian akan mampu menghasilkan daya hingga 280W pada beban 4 Ohm.
Saya rasa kita tidak perlu menaikkan tegangan supply untuk itu.

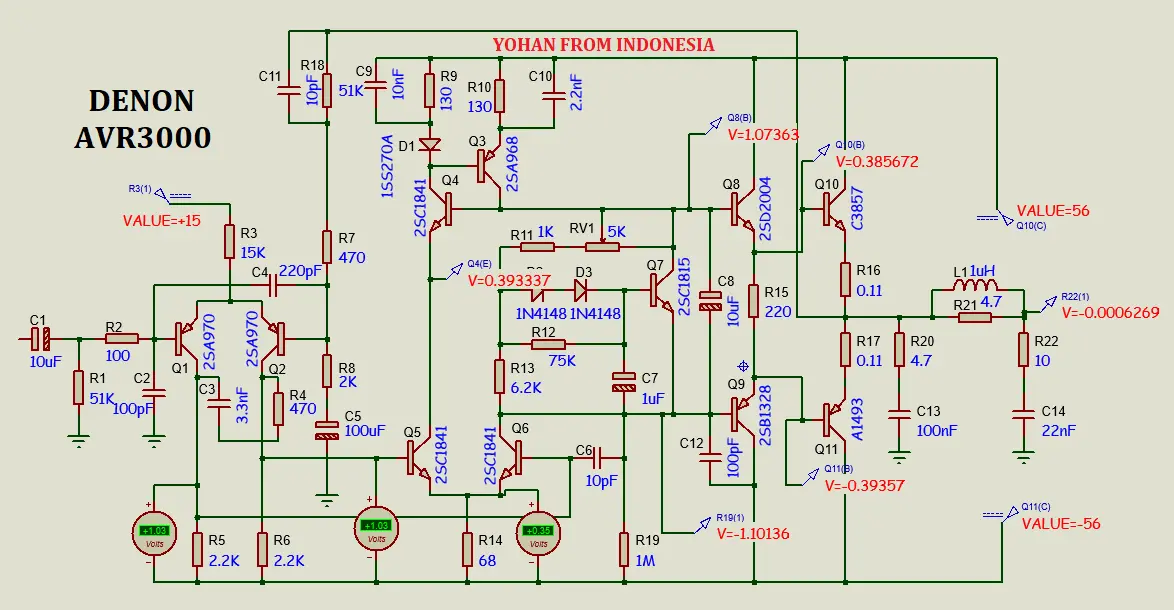

Berikut adalah potongan schematic Diagram Power Amplifier DENON AVR3000 setelah pangkas dan edit:
x
SIMULASI DC
Berikut ini adalah hasil simulasi pengukuran tegangan DC pada rangkaian Power DENON AVR3000 setelah saya mencoba menggambar ulang rangkaian ini.
Nampak di sini bahwa tegangan output ke speaker telah benar menujukkan angka 0,000V.
Tegangan basis transistor final adalah sebesar +0,38VDC dan -0,39VDC. Anggap saja ini telah ideal.
Arus untuk transistor Penguat Tegangan adalah 5,1mA ( 0,35VDC/R14).
Selanjutnya tegangan pada basis transitor Driver adalah +1,07VDC dan -1,1VDC. Ini juga saya anggap telah sesuai.
Ini berarti tegangan Kolektor emitor pada transistor Servo Driver Q7 sudah benar.
Arus untuk rangkaian Preamplifier juga sudah benar sekitar 1mA terbagi untuk 2 transistor.
SIMULASI SINYAL SINUS
Selanjutnya adalah tes sinyal dengan menggunakan sinyal sinus murni dengan frekwensi 1kHz level 1Vrms.
Hasil simulasi menjadi seperti gambar berikut ini:
Sinyal sinus sanggup mencapai puncak sinyal namun harus ada masukan lebih dari 1Vrms.
Dalam simulasi nampak bahwa input adalah 1,404 Vrms untuk membikin sinyal output menjadi paling optimal.
Jika anda ingin membikin Power Amplifier ini akan maksimal pada sinyal input 1Vrms, maka anda harus menaikkan angka resistor Feedback R18(51K) ke angka yang lebih tinggi.
Misalnya yaitu 56K atau 68K. Selanjutnya daya resistor ini adalah tetap 1/2 W saja karena tidak memakan daya besar.
TAMBAH DAYA PADA POWER DENON INI
Kita hanya perlu mengganti transistor Final dari Power Amplifier ini menjadi transistor dengan seri yang lebih kuat seperti MJL21194/MJL21193, 2SC3858/2SA1494.
Karena transistor Final pada DENON AVR3000 ini telah menggunakan transistor dengan daya maksimum 150W.
Schematic Diagram DENON dalam blog ini ADA DI SINI.
