Sebuah Power amplifier dengan gaya Sziklai Output pada Fisher 390 saya dapatkan di internet dan memiliki keunikan.
Keunikan di sini adalah:
- Transistor Preamp Differensial pin 6 yang sudah tidak ada di jaman sekarang,
- Melibatkan NTC untuk stabilitas bias transistor Driver,
- Diode stabillizer bias menggunakan Diode isi 6 baris yang saat ini sudah tidak ada.
- Menggunakan Sziklai Output untuk Driver dan Final Amplifiernya.
Tegangan kerja menggunakan Simetris 35VDC,
SCHEMATIC DIAGRAM
Berikut ini adalah potongan dari POWER AMPLIFIER SZIKLAI OUTPUT buatan FISHER 390:
Tegangan supply antara 30 hingga 35 VDC simetris.
INFORMASI KOMPONEN POWER AMPLIFIER FISHER 390
Transistor Preamp menggunakan nomer TR01051-5 dengan penampakan seperti ini:

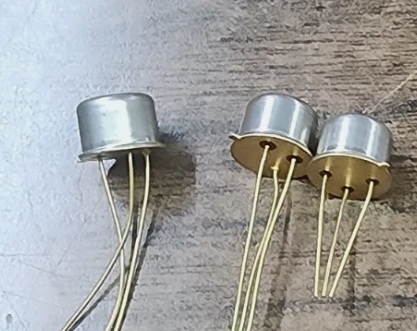

Penampakan transistor Driver adalah seperti ini:
Transistor untuk VAS dan driver adalah berikut:
Dan transistor Final adalah nampak seperti transistor mirip buat Jengkol 2N3055 / MJ2955.
PELUANG KLONING
Saya tidak tertarik untuk membikin kloningan power Amplifier ini karena rangkaian yang tidak begitu familiar dengan schematic Power di negeri saya.
SCHEMATIC FISHER LAINNYA
Dalam blog ini juga ada tulisan tentang FISHER ADA DI SINI.
Modifikasi dan Kloning Power merk FISHER bisa anda lihat DI HALAMAN INI.
