Pada tulisan ini saya ingin membagikan ide tentang menaikkan daya pada OCL DENON DRA395 yang terkenal pada era 80-an lalu.
DRA395 menurut servis manualnya menghasilkan output hingga 80 Watt untuk beban 8 Ohm.

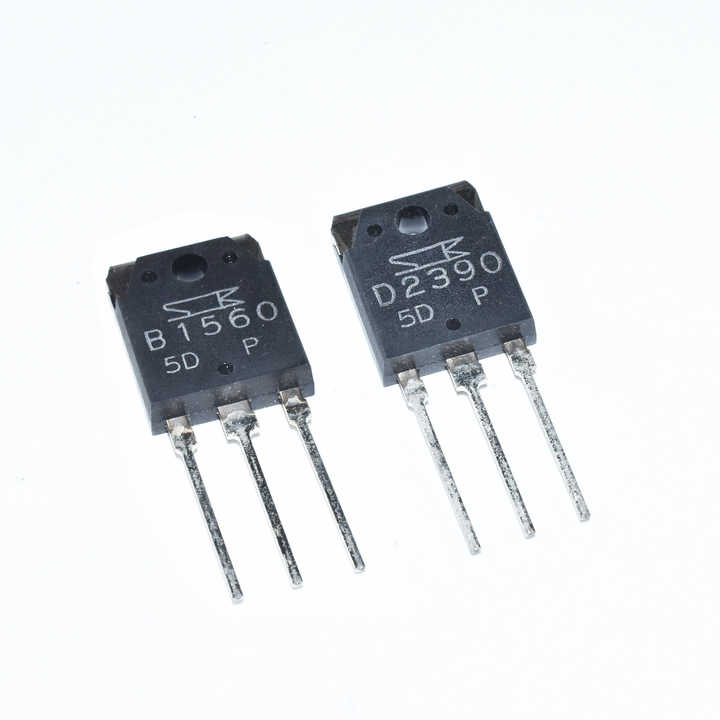

Transistor Final yang terpakai adalah 2SD2390/ 2SB1560. Sepasang transistor ini adalah Darlington. Transistornya LIHAT SINI.
Schematic Diagram DENON DRA395 adalah seperti gambar di bawah ini.
Ketika anda melihat skema ini, maka dapat saya jelaskan bahwa tegangan supply untuk power amplifier ini adalah 48VDC simetris.
Selanjutnya pada blok Preamplifier, tegangan yang diperlukan untuk supply Q103 dan Q105 adalah +15VDC.
Namun pada saat membikin kloningan power ini, anda bisa membikin 15VDC ini dengan membuatkan drop resistor antara supply utama ke Q103 dan Q105 dan sebuah Zener 15V.
Q101 bisa kita hilangkan pada saar membikin kloningan power ini.
Input ke power amplifier ini bisa kita mulai dari C103 bukan C101.
Q103 dan Q105 adalah preamplifier bafi rangkaian ini.
GAIN rangkaian adalah sekitar 20x dengan memperhatikan nilai resistor Feeback R123 (33K) terhadap R121 (1K6).
Anda bisa memainkan nilai ini pada saat membikin kloningannya.
Q107 bertugas sebagai penguat tegangan bagi sinyal yang berasal dari Q103.
Sementara itu Q109 adalah transistor yang bertugas sebagai Servo Driver.
Tegangan bias ke TR FInal ditentukan oleh trimpot VR101.
Rangkaian ini tidak memiliki driver Amplifier karena sudah tersedia dalam transistor Final Q111 dan Q113 yang merupakan transistor Darlington yang pengutannya ribuan kali dari arus basis-nya.
Ini memungkinkan bagi power untuk menghasilkan daya hingga 150Watt.
Namun sepertinya daya keluar tidak akan sampai ke angka tersebut mengingat transistor daya hanya sampai 100 Watt saja (DATASHEETS).
Q115 bisa anda hilangkan pada saat membikin kloningan power amplifier ini.
BAGAIMANA CARA MENAIKKAN DAYA POWER INI MENJADI 300W
Untuk bisa menaikkan daya Power Amplifier ini, maka langkah yang paling bisa anda lakukan yaitu:
- Menaikkan tegangan supply
- mengubah nilai resistor GAIN
- Menambah transitor Darlington satu set lagi
Tegangan yang semula adalah 48VDc harus anda naikkan ke angka 58V hingga 80VDC. KArena dengan angka ini akan mampu menghasilkan peak output Voltage hingga 41VAC pada beban 4 Ohm.
Jika tetap anda bertahan dengan voltase 48 ini maka power ini hanya sampai pada output peak 34VAC atau 200W 4 Ohm.
Resistor GAIN harus anda ubah untuk membikin nilai penguatan menjadi lebih tinggi.
Tegangan Output semula hanya sampai 29VAC untuk GAIN 20x. Berarti sinyal input adalah 1,45VRMS.
Ini berarti anda harus mengubah nilai GAIN menjadi 41V/1,45V = 28X.
Semula resistor input R121 1K6 harus anda ubah menjadi 1,17K atau 1K2 untuk mengoptimalkan output power anda.
Selanjutnya transistor Darlington harus anda tambah untuk menaikkan performa transistor Final.
Pada saat power ini menghasilkan daya hanya 80Watt pada beban 4 Ohm, maka transistor ini mengalirkan arus sebesar 4,5 Ampere.
Jika anda naikkan ke angka 58 atau 60V, maka pada saat output adalah maksimum 34VAC maka akan ada arus sebesar 8,5Ampere.
Transistor yang hanya sepasang ini tidak akan mampu mengalirkan arus sebesar ini sendirian. Ia harus ada teman untuk berbagi mengalirkan arus ke beban.
Itulah kenapa harus anda tambahkan 1 set lagi transistor Final ini.
Untuk melihat skema power audio merk DENON lainnya LIHAT SINI.
