Tulisan ini tentang rangkaian amplfiier OCL dengan output 500 WATT dengan menggunakan transistor merk SANKEN dan menggunakan Power Supplai simetris 75VDC.
Untuk mendapatkan Output 500 Watt dari sebuah amplifier, maka setidak-tidaknya anda harus memiliki speaker dengan impedansi 4 Ohm dn tegangan Supplai minimal 75VDC. Tentu saja transistor finalnya harus memiliki kemampuan hingga 500 Watt pula.
Dalam skema ini ada 5 pasang transistor yang masing-masing memiliki kemampuan dessipasi daya hingga 130 Watt. Ini berarti bahwa daya transistor ini total 520 Watt.
Penampakan amplifier bisa LIHAT SINI. Sementara isi dalam ampli bisa LIHAT LINK INI.
SKEMA
Untuk mendapatkan skema utuh silahkan AMBIL DI ESERVICEINFO, AUDIO-CIRCUIT_DK, . brosur pemakaian BACA SINI. Selanjutnya di bawah ini adalah skema hasil pangkas dan editnya:
Dari skema ini saya melihat bahwa rangkaian ini terdiri dari beberapa blok skema yaitu:
- Preamplifier oleh OPAMP
- Penguat tegangan oleh Q102
- Servo Driver menggunakan transistor Q105
- Driver amplifier menggunakan transistor FET Q109 dan Q110
- Power Amplifier Q121 hingga Q125 yang berpasangan dengan Q131 hingga Q135
- Terletak setelah Final Power adalah transistor Q127 dan Q137 untuk Over Current protection atau pembatan arus untuk transistor Final.
PENJELASAN
Saya agak heran dengan OPAMP pertama yang tidak memiliki feed back untuk amplifikasi sinyal mereka.

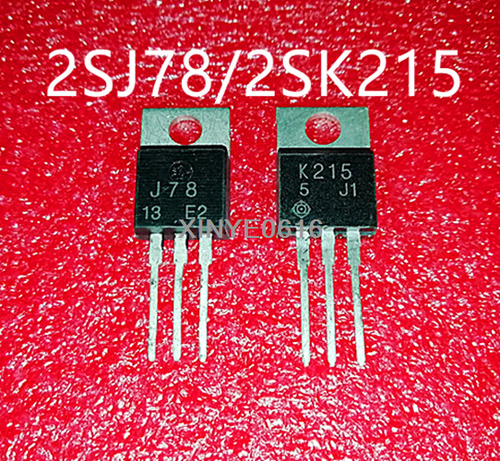

Driver Amplifier menggunakan transistor FET dengan nomer 2SK215 / 2SJ78 yang memiliki dessipasi daya hingga 30 Watt ( DATASHEETS ).
Transistor final 2SC3856 / 2SA1492memiliki kemampuan daya hingga 130 Watt ( DATASHEETS ). Berarti ada spasi 650 Watt bagi amplifier.
