Salah satu piranti untuk menghasilkan audio yang bagus bagi orang orang pecinta elektro dan ombro diantaranya adalah memiliki Tone Control Parametric Subwoofer 177. Alat ini beredar di internet dan toko elektro di negeri kita.
Pada tulisan ini saya mencoba untuk membuatkan skema rangkaian tone control ini dari PCB yang beredar.
PENAMPAKAN DAN MENDAPATKAN PCB KIT PARAMETRIC 177

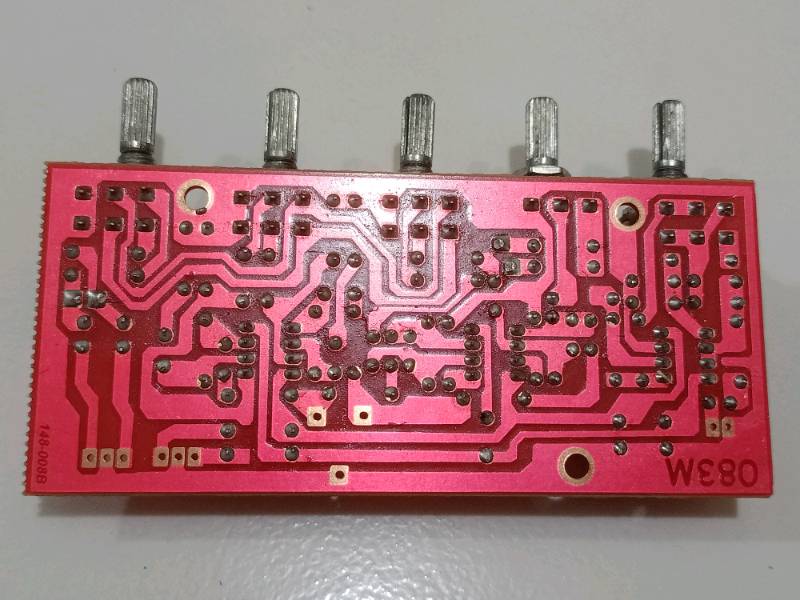

Penampakan PCB silahkan LIHAT SINI.
Sementara Kit yang sudah jadi dan siap pasang adalah LIHAT SINI.
Untuk mendapatkan PCB ini silahkan membeli di toko online di bawah ini:
SURYA_PRR(CEK HARGA), JEDUG JEDUG MANIA (CEK HARGA)
Sementara itu toko penjual Kit Yang sudah jadi adalah:
KRIISTOFF ( CEK HARGA), HEMSTORE 74 (CEKHARGA), YUDHAA (CEK HARGA) FITRAWATISHOPS (CEK HARGA), KAYRA HUSNA (CEK HARGA)
SCHEMATIC DIAGRAM SUBWOOFER 177
Dari hasil mobservasi dan tracing PCB, maka saya dapatkan skema rangkaian Tone Control Parametric 177 seperti gambar di bawah ini:
Note: Skema bisa saja salah penempatan, salah wiring dan salah value karena keterbatasan kemampuan tracing. Kritik dan saran dari anda sangat diperlukan.
