HARMAN KARDON 970 adalah ampli yang multifungsi atau ter integrasi dengan macam-macam input. Mengeluarkan daya hingga 80 Watt pada beban 8 Ohm dan 100 Watt pada beban 4 Ohm. Buatan era 2000 pertengahan.
INFO
Beberapa reviewer mengatakan bahwa ampli ini meluncur ke pasaran mulai tahun 2004. Akan tetapi saya beranggapan bahwa ampli ini mulai terkenal sejak 2005.

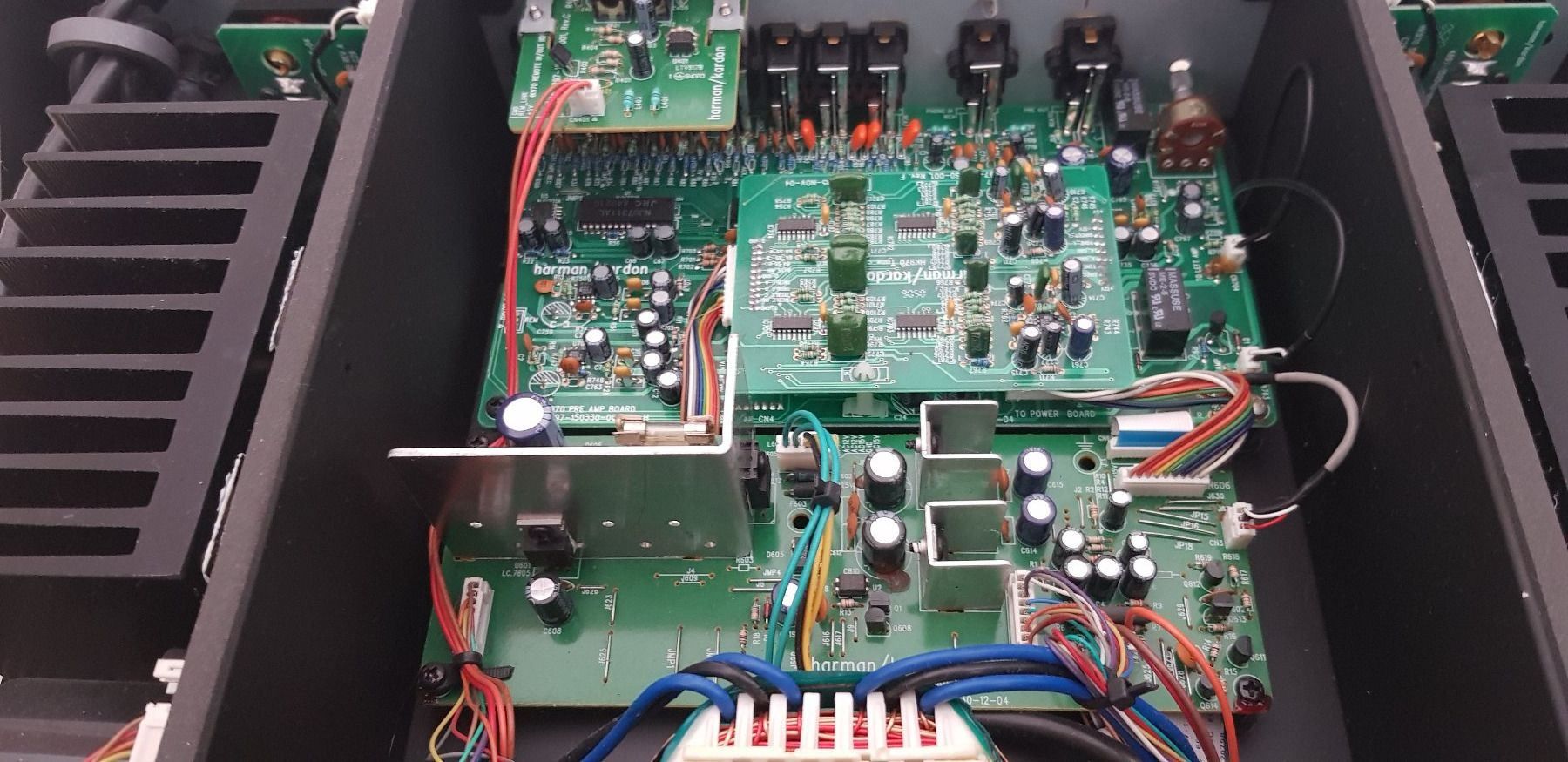

Berikut ini adalah foto isi dalam dari ampli HARMAN KARDON HK970
Silahkan klik gambar untuk memperjelas hingga 1800 pixel.
Dalam foto nampak bahwa pendingin untuk transistor mereka rancang lumayan besar untuk membikin ampli ini tetap tahan meskipun dalam beban level audio yang besar.
SKEMA
Pada buku panduan servis ampli ini terdapat 52 halaman pdf yang berisikan macam macam skema, PCB, Layout, Exploded view dan list material untuk ampli ini saja.
Akan tetapi pada artikel ini, saya hanya ambilkan seksi skema power amplifiernya saja untuk kepentingan koleksi dan untuk pelajaran terutama seksi power amplifier.

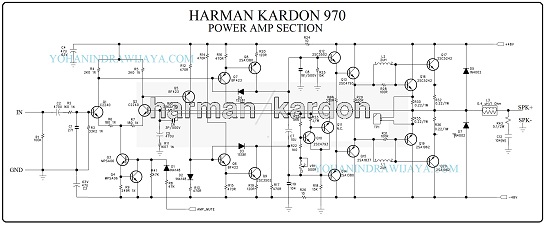

Dan di bawah ini adalah hasil edit dan pangkas atas skema seksi power amplifier pada ampli HK970 ini.
KLIK GAMBAR UNTUK MEMPERJELAS
Jika kita perhatikan skema di atas, maka akan nampak bahwa skema ini terdiri atas beberapa blok rangkaian, yakni:
Penguat awal, menggunakan sistim differensial yang transistor bertugas di sini adalah Q1, Q2 ( 2SC2240 ), Q3, Q4 ( MPSA 06 ).
Penguat tegangan menggunakan transistor Q8 ( 2SA1380 ) dan Q9 ( 2SC3502 ).
Servo Driver untuk mengatur bias Power Amplifier oleh Q10 ( 2SC4793 ).
Driver Amplifier oleh Q12 ( 2SC3502 ) Q13 ( 2SC4793 ) yang terhubung darlington serta phasa sebelahnya oleh Q14 ( 2SA1380 ) Q15( 2SA1837 ).
Final Power Amplifier dengan petugasnya pasangan transistor 2SC5242 dan 2SA1962.
PENJELASAN
Power Supplai pada rangkaian power ini menggunakan simetris 48VDC. Ini berarti power akan mampu menghasilkan daya hingga 207 Watt pada beban 4 Ohm.
Transistor Power menggunakan nomer 2SC5242 mampu hingga 130 Watt DC atau 80 Watt RMS. Karena ia berisikan 2 pasang transistor, maka masih memungkinkan jika menghasilkan daya hingga 260Watt DC atau 160 Watt RMS.
KLIK GAMBAR UNTUK LEBIH JELAS
Datasheets transistor power KLIK DI SINI.
