SKEMA POWER MARSHALL 8080 8100 8412

8080 8100 8412 adalah nama-nama ampli keluaran dari MARSHALL yang kebetulan 3 nama ini memiliki kesamaan dalam rangkaian Audio Power Amplifiernya.

Amplifier ini masih menggunakan lampu tabung nomer ECC83/12AX7 sebagai komponen pendukung preamp gitar.

INFO MARSHALL 8080

Menurut reviewer, ampli ini produksi pada era 90-an. Penampakan depan adalah seperti ini:

Ampli gitar ini memiliki 2 kelompok potensio, yakni kelompok suara NORMAL yang berisikan pot GAIN, BASS, MIDDLE, dan TREBLE sedangkan kelompok selanjutnya adalah kelompok BOOST.

Sedangkan isi dalam adalah seperti berikut ini:

Jika kita perhatikan di sini maka nampak ampli ini menggunakan satu kanal amplifier saja.

SKEMA

Berikut ini adalah skema hasil pangkas dan edit dari ampli ini.

Ada warna kode merah dan Hijau adalah kode komponen yang terpasang jika skema ini peruntukkannya adalah 8080 maupun seri lainnya,

PENJELASAN

Perlu diketahui di sini bahwa power ampli ini menggunakan 2 tegangan suplai yakni simetris 35VDC untuk untuk urusan driver dan Power Amplifier sedangkan untuk OPAMP membutuhkan tegangan supplai simetris 15VDC.

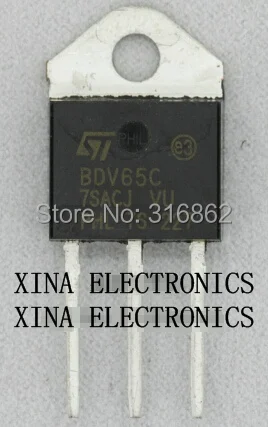

Transistor Final Power menggunakan transistor Darlington yang memiliki hfe tinggi selain itu mampu menghasilkan audio hingga 125 Watt.

Dengan menggunakan transistor darlington maka skema nampak lebih ringkas dan sederhana.
