Mixer buatan CREST AUDIO dengan nama HP-EIGHT ini adalah termasuk konsol mixer yang banyak dipakai di medan seperti venue besar, gereja besar, dan sound sistem rental audio.
Mixer CREST HP-EIGHT ini hadir dengan macam-macam channel. Ada yang 30, 32, 40, 48. Prinsip rangkaian pengolah audio in tetap sama.
DAFTAR ISI
******
FITUR MIXER
Tersedia tombol pembalik Fasa input.
Mixer ini ada juga menyediakan tombol untuk memilih antara MIC atau LINE.
Potensio untuk urusan FADER tersedia dalam ukuran yang lumayan panjang, yakni 100mm. Dengan panjang potensio geser ini, maka memungkinkan operator untuk melakukan set level dari sumber audio dengan detil dan akurat hingga terjadi pencampuran audio yang istimewa.
Secara teknik, Equalizer ini menerapkan 4 channel potensio, yakni untuk frekwensi LO, LO MID, MID HI, dan HI. Hanya saja tersedia pilihan range frekwensi khusus untuk yang LO MID dan MID HI. Total potensio untuk urusan tone kontrol adalah 6 buah.
Menyediakan total 10 Aux send untuk segala keperluan. Sungguh luar biasa.
Menyediakan poewr Supply Redundant, sehingga kejadian mixer mati power suply gagal kerja bisa dihilangkan.
REVIEW CREST HP8
Bahkan tembakan rangkaian mixer buatan crest ini juga sudah beredar di pasaran Indonesia. Lihat di channel youtube HS AUDIO DESIGN.
SKEMA MIXER
Kali ini saya coba untuk memecah beberapa bagian dari Mixer ini untuk memudahkan review. Karena rumit, maka hanya saya ambil skema preamp, tone kontrol dan tone kontrol untuk sinyal stereo saja.
PREAMP
Dibawah ini adalah skema hasil edit. Bagian yang tidak berhubungan dengan rangkaian preamp ini saya hapus.
Pada bagian input ini disediakan tombol untuk membalik fasa input yang disebut dengan POLARITY. Pada beberapa keperluan, fitur ini tidak begitu diperlukan. Akan tetapi pada input yang mengandung sinyal dengan frekwensi rendah ( lowmid atau low ) terkadang memerlukan fitur ini.
Pada mixer ini, soket yang dipakai untuk inputan MIC maupun LINE tetap memakai soket XLR. Hanya saja disediakan tombol untuk memilih jenis inputan. Jika ia adalah inputan berjenis LINE yang biasanya berimpedansi rendah, maka tersedia tombol LINE.
OPAMP yang dipakai untuk mengolah sinyal ini adalah bernomer INA163. Datasheets bisa melihat DI SINI. Dikatakan bahwa OPAMP ini adalah penguat instrumentasi. Di mana 2 sinyal balans di olah menjadi satu sehingga menjadi sinyal unbalans.
Penampakan isi dalam dari IC INA163 adalah seperti dibawah ini:
Note: Potensio untuk memilih gain adalah terhubung antara pin 12 dan pin 3. Pin 3 dan pin 12 tidak boleh terhubung secara DC. Mesti diberi kapasitor blok DC untuk itu. Pada skema mixer ini menggunakan kapasitor blok DC senilai 1000uF.
Input pin 4 dan 5 diberi dioda zener untuk membatasi tegangan yang masuk ke OPAMP agar tidak menghasilkan distorsi level. Pada skema ini ditetapkan untuk membatasi sinyal sampai 10Vp-p saja.
CHANNEL EQUALIZER
Mixer ini juga menyediakan fitur tombol Equalizer actif/bypass untuk operator menggunakan atau mematikan fitur ini. Beberapa kasus seperti sinyal yang sudah bagus dari LINE IN, maka tidak perlu melakukan equalizing lagi.
Pada rangkaian channel equalizer ini menggunakan teknik 3 tingkat yang masing masing di mainkan oleh U3-B, U4B dan U5B. Untuk U6B bertugas untuk memilih frekwensi dibawah 80Hz yang GAIN nya bisa dipilih oleh VR14-A.
Sedangkan untuk VR9-A bertugas untuk memilih GAIN sinyal high/ treble yang akan diperkuat ataukah diperlemah oleh OPAMP U3-B.
OPAMP tingkat ke 2 melakukan amplify untuk frekwensi Middle yang condong treble. VR10-B bertugas untuk memilih range frekwensi nya antara 400Hz hingga 8kHz, sementara potensio VR11-A bertugas untuk memilih GAIN nya.

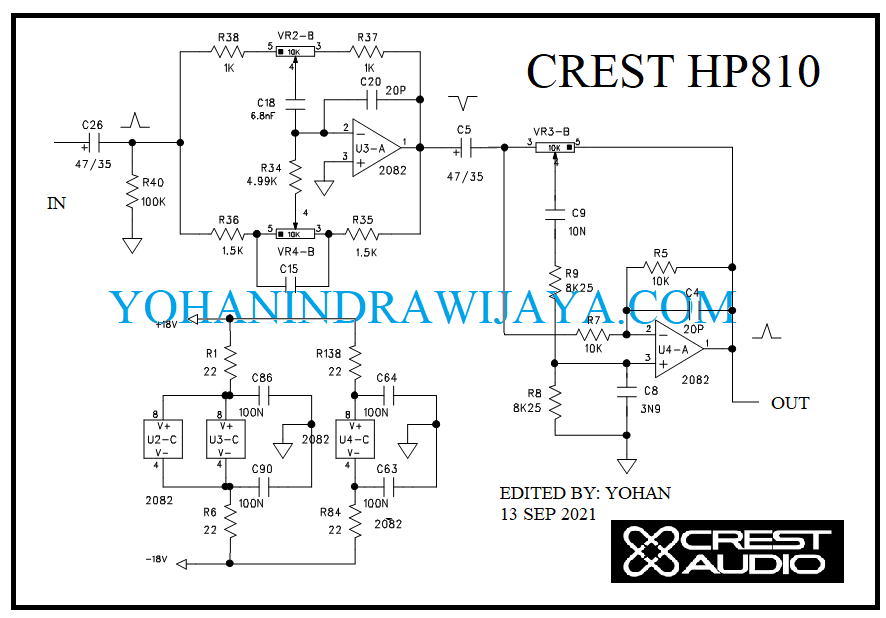

EQUALIZER UNTUK INPUT STEREO
Tersedia 5 input stereo.
