Menurut official YAMAHA, Mixer dengan Power didalamnya ini mulai diperkenalkan pada tahun 2002. Pada saat itu, Mixer ini hadir dengan 12 dan 20 channel input.
FITUR MIXER POWER INI
Alat pengolah audio ini dirancang untuk menjadi 1 antara Power dan Mixernya. Jadi ini cocok untuk kebutuhan Audio di sebuah tempat yang membutuhkan tempat yang kecil seperti kafe, ruang Karaoke, MALL, Studio rumahan atau studio mini, bahkan sekolah.
Pada varian EMX5000-12, jumlah input mono adalah 8 dan jumlah input stereo adalah 2. Sedangkan untuk yang EMX5000-16, jumlah input mono adalah 16 dan input stereo adalah 2 .
Inputan dari Mixer ini menggunakan XLR dan disediakan tombol Phantom Power 48Volt untuk jenis Microphone Balans.
POWER AMPLIFIER 500W
Mixer ini hadir dengan Power didalamnya sebesar 500Watt RMS maksimum. Sungguh keren pada jamannya. Pada awal era 2000, Mixer dengan Power Amplifier jadi satu adalah keren.
Menurut skemanya Power ini menggunakan POWER KELAS H. Menggunakan Transistor nomer 2SC3856 berpasangan dengan transistor nomer 2SC1942. Mereka berdua ini memiliki daya maksimum 130Watt.
Menurut skemanya, Transistor final yang dipakai adalah 4 pasang transistor seri. Kenapa seri? Ya. Karena untuk effisiensi daya. Pad prinsipnya, Kelas H adalah sebuah amplifier rasa kelas AB dengan effisiensi lebih baik terutama pada Power Amplifier dengan Tegangan Supplai diatas 60Volt DC Simetris.
Pada Ampli Kelas H, Selalu menggunakan Tegangan Supplai ganda, yakni Tegangan Supplai kecil dan Tegangan Supplai Besar. Contoh: Kecil: 45VDC, Besar: 90VDC.
INTERNAL MASTER EQUALIZER
Lebih – lebih pada Mixer ini disediakan Equalizer untuk master Mixernya. Equalizer yang dibuat adalah untuk meratakan range frekwensi center sebagai berikut: 63Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz, 16kHz.
OPAMP yang dipakai untuk Equalizer ini menggunakan IC nomer NJM2058 dengan tingkat Low Noise yang baik sebesar 1,4uV RMS.
Walau demikian, pada master Mixer ini juga disediakan tombol untuk memakai EQUALIZER atau Bypass. Karena ada beberapa aplikasi audio memerlukan equalizer yang lebih lebar lagi bandwith yang mengharuskan memakai equalizer diatas 10 channel.
POWER SUPPLAI SWITCHING / SMPS
Mixer berpower ini menggunakan rangkaian Switching Untuk menghasilkan tegangan tinggi dengan arus yang tinggi pula. Tidak seperti biasanya, Sebuah Power Amplifier akan terasa berat bobotnya ketika ia menggunakan travo besi untuk power Suppainya.
Pada Mixer ini menggunakan Transistor MOSFET sebagai switchingnya dan menggunakan trafo toroid
Karena menggunakan Power Supplai Switching, maka MIxer ber Power ini hanya berbobot 15 dan 19 kilo gram saja.
BACA JUGA:
MEMBEDAH SKEMA MIXER
Untuk mengobati rasa penasaran ini, maka saya mencoba untuk mendownload dan membikin pecah – pecah skema aslinya untuk dipelajari bersama anda.
Kita memulai dari saluran input ya?
SKEMA INPUT
Skemanya ada DISINI:
Setiap channel dari Mixer ini disediakan tombol untuk tegangan Phantom 48VDC. Jika tombol ditekan, maka lampu LED akan ikut menyala karena merek dalam satu tombol / DPDT.
Jika anda menggunakan microphone yang memakai jack Akaian mono, maka tombol Phantom ini jagnagn diaktifkan. Mic bisa jebol atau rangkaian inputnya yang jebol. Selalulah berhati -hati.
A = Microphone balans. B = Line In balans. Apabila soket jenis Akai Stereo ini tidak ditancapi dari luar, maka sinyal dari XLR akan melewati soket AKAI ini.
Tombol PAD bertujuan untuk meredam sinyal masuk . Ini biasanya untuk inputan LINE yang sinyalnya kebetulan besar. Dengan adanya tombol PAD ini, maka rangkain sinyal mixer selalu terjaga.
Gambar DISINI:
SKEMA HPF
High Pass Filter pada Mixer ini dibikin sekitar 80Hz. Maksudnya adalah ketika tombol ini aktif, maka frekwenis 80Hz kebawah akan ditekan. Tujuan dari HPF ini adalah untuk mencegah dengung dan nada rendah lainnya yang biasanyanya mengganggu sistim suara.
Skema HPF 80 Hz ada DISINI.
Penentu nada High Pass Filter ini adalah jaringan kompnen C115 (91nF), c116 ( 91nF), R128 (15K) dan R129 (30K).
SKEMA EQUALIZER
Equalizer pada Mixer ini menggunakan 4 potensio , dengan nada middle menggunakan 2 potensio.
Untuk nada Rendah ( LOW) dan nada Tinggi (HIGH) menggunakan teknik Baxandall sedangkan untuk nada tengah (MID) menggunakan rangkaian parametris equalizer. Nada Middle disini bisa diatusr mulai 250Hz sampai 5 kHz.
Pad inputan stereo tidak menggunakan potensio MIddle.
Gambar ada DISINI:
SKEMA FADER DAN AUX
Pada Mixer ini disediakan tombol pilihan untuk Outputan Aux 1 dan Output AUX2. Mau diambilkan dari mana? apakah sebelum Fader (Pre) atau Sesudah Fader(post) ?
Jika tombol POST1 diaktifkan, maka AUX1 akan mengambil saluran dari OPAMP Fader. Jadi sinyal dari AUX1 akan mengikuti gerakan Potensio geser Fader.
Demikian sebaliknya. Jika (contoh)AUX2 tombol POST tidak ditekan, maka Output dari AUX2 tidak terpengaruh oleh potensio geser Fader.
Khusus potensio EFFECT, ia mengikuti gerakan / level dari Fader. Jika Fader dikecilkan, maka tentu saja output dari EFFECT1 atau EFFECT2 juga akan ikut mengecil.
Skema Fader dan Aux bisa dilihat DISINI.
Sedangkan skema Aux Out bisa dilihat DISINI.
BACA JUGA:
SKEMA POWER AMPLIFIER
Menggunakan teknik Setengah Gelombang, mirip dengan rangkaian Power Supplai Komputer 80+ maupun power Supplai jenis ATX.
POWER SUPPLAI SMPS
2 buah transistor yang biasa disebut dengan Molded IGBT dengan nomer 1MBK50D-060S. Menurut datasheetsnya mampu hingga 600V dan arus hingga 50Ampere.
Skema Power Supplai ada DISINI.
Jika anda familiar dengan Power Supplai Komputer jenis ATX, maka anda akan segera paham dengan skema ini.
Tegangan jala-jala listrik disearahkan untuk menjadi tegangan DC 310Volt. Selanjutnya dibikin 2 tegangan secara seri oleh 2 buah ELCO untuk mendapatkan tegangan DC 155Volt masing-masing.
Pada titik tengah 2 Elco ini diberi sebuah Kapasitor MKP atau jenis kapasitor kuat panas lainnya untuk dijadikan kopling AC dengan kapasitas 1uF/250VAC.

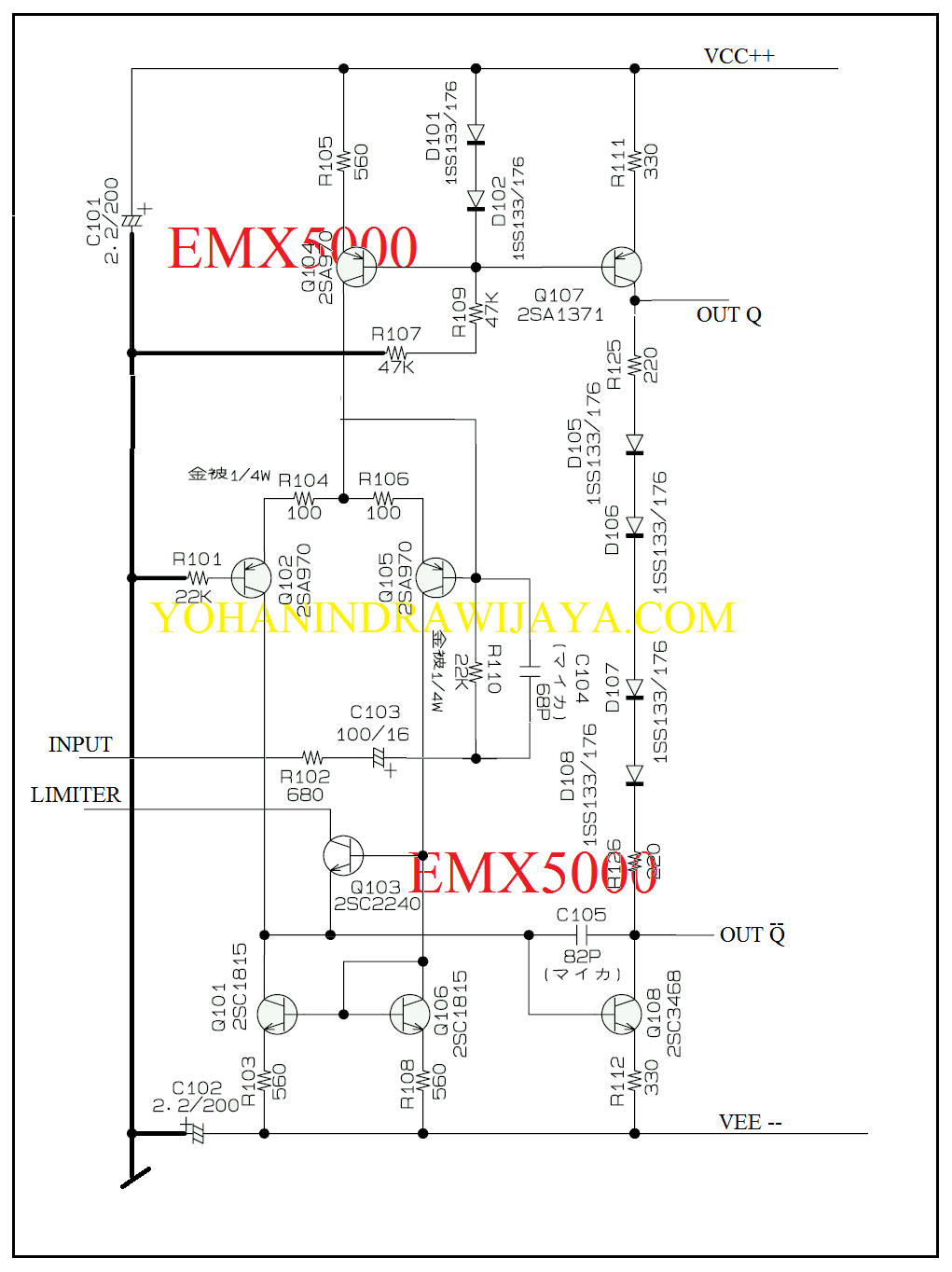

SKEMA PREAMP
Skema Preamp untuk Power Amplinya ada DISINI.
X Q103 = limiter
SKEMA BUFFER
X
SKEMA DRIVER
X
SKEMA POWER AMPLIFIER
X
SKEMA SWITCH HIGH POWER
X
SKEMA SPIKER PROTEKTOR
X
Demikian Review Mixer berPower ini, semoga bermanfaat. Untuk Download Skema utuh bisa ambil DISINI. Terima Kasih telah mampir di gubuk online ini.
