ADCOM GFA555 adalah nama seri ampli audio buatan ADCOM pada era 80-an yang mampu menghasilkan power dengan daya hingga 200 Watt ( 8 Ohm ) dan 325 Watt ( 4Ohm ) dengan power supplai simetris 78,6 VDC.
INFO
Saat ini ADCOM telah membikin versi baru dari ampli ini dengan nama ADCOM GFA555SE.
SKEMA

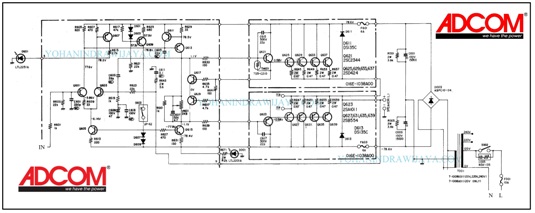

Setelah mendapatkan datasheetnya, maka saya mencoba untuk lakukan pangkas dan edit skema tersebut sehingga hasil gambar adalah seperti berikut ini:
Keterangan komponen:
Q601, Q603, Q605, Q617: 2SC2240
Q607: 2SA1016
Q609: 2SA1270
Q611, Q619: 2SA970
Q613: 2SA1210
Q615: 2SC2912
Q621: 2SC2344
Q623: 2SA1011
Q625, Q29, Q633, Q637: 2SD424
Q627, Q631, Q635, Q639: 2SB554
D601, D603, D607, D609,
Power Supplai adalah 78,6 VDC simetris, yang ini cukup besar untuk menghasilkan daya besar.
Dengan tegangan supplai sebesar ini, maka memungkinkan untuk menghasilkan daya sebesar 555Watt jika effisiensi ampli adalah 60%.
Hal ini mampu menghasilkan daya besar apabila kita melihat jumlah transistor yang terlibat untuk mengurus Final Output Amplifier.
PENJELASAN
Transistor final output D424 dan B554 menurut datasheets mereka adalah mampu menghasilkan daya masing-masing 150 Watt, maka jika ada 4 pasang saja, maka akan ada daya total sebesar 600Watt.Datasheets DI SINI.
S603 adalah thermostat untuk pendingin. Jika anda ingin membikin kloningan dari rangkaian ini, gambar ini bisa anda unah menjadi sebuah jumper.
