Power Amplifier ROTEL RX400A adalah sebuah Radio Penerima dengan Amplifier era lawas 70-an buatan ROTEL.
Memakai teknik fina Amplifier yang menggunakan OTL dan menggunakan tegangan supply tunggal 47VDC.
Power Amplifier ini termasuk keren pada jamannya karena desainnya elegan dan suara yang bersih.
SCHEMATIC DIAGRAM
Berikut adalah potongan schematic dari ROTEL RX400A seksi Power Amplifier.
Tegangan supply untuk rangkaian ini ada 2 macam, yaitu 17VDC untuk Preamp, dan 47VDC untuk rangkaian Driver dan Final.
Melihat skema rangkaian ini maka dapat kita ketahui bahwa blok rangkaian ini meliputi
Pre amplifier (TR504), Penguat Tegangan (TR505), Servo Driver (TR507), Driver Amplifier ( TR506,TR508), serta Power Amplifier ( TR509, TR510).

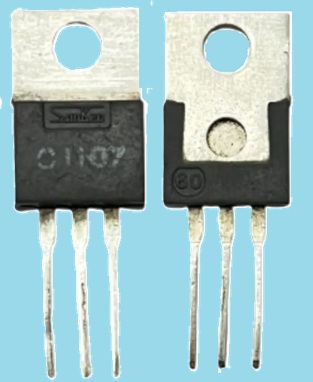

Transistor Final pada rangkaian ini memakai transistor 2SC1107 yang memiliki kemampuan daya hingga 25W.
Transistor yang terpasang pada rangkaian ini adalah:
- 2SC644: DATASHEETS
- 2SC828: DATASHEETS
- 2SC1384: DATASHEETS
- 2SC538A: DATASHEETS
- 2SA684: DATASHEETS
- 2SC1107: DATASHEETS
Melihat schematic rangkaian ini, maka bisa kita hitung jika output maksimum dari rangkaian ini adalah sekitar 14,1Vrms . Pada beban 8 Ohm akan menghasilkan daya keluar hingga 25W atau.
Pada beban 4 Ohm akan menghasilkan output hingga 50W.
Namun jika melihat datasheets transistor Final, maka sepertinya kemapuan output rangkaian ini hanya sampai 30W saja.
