Preamp FET dan Servo Amplifier pada AKAI AM32 ini menarik perhatian saya untuk kemungkinan menjadi bahan kloning.

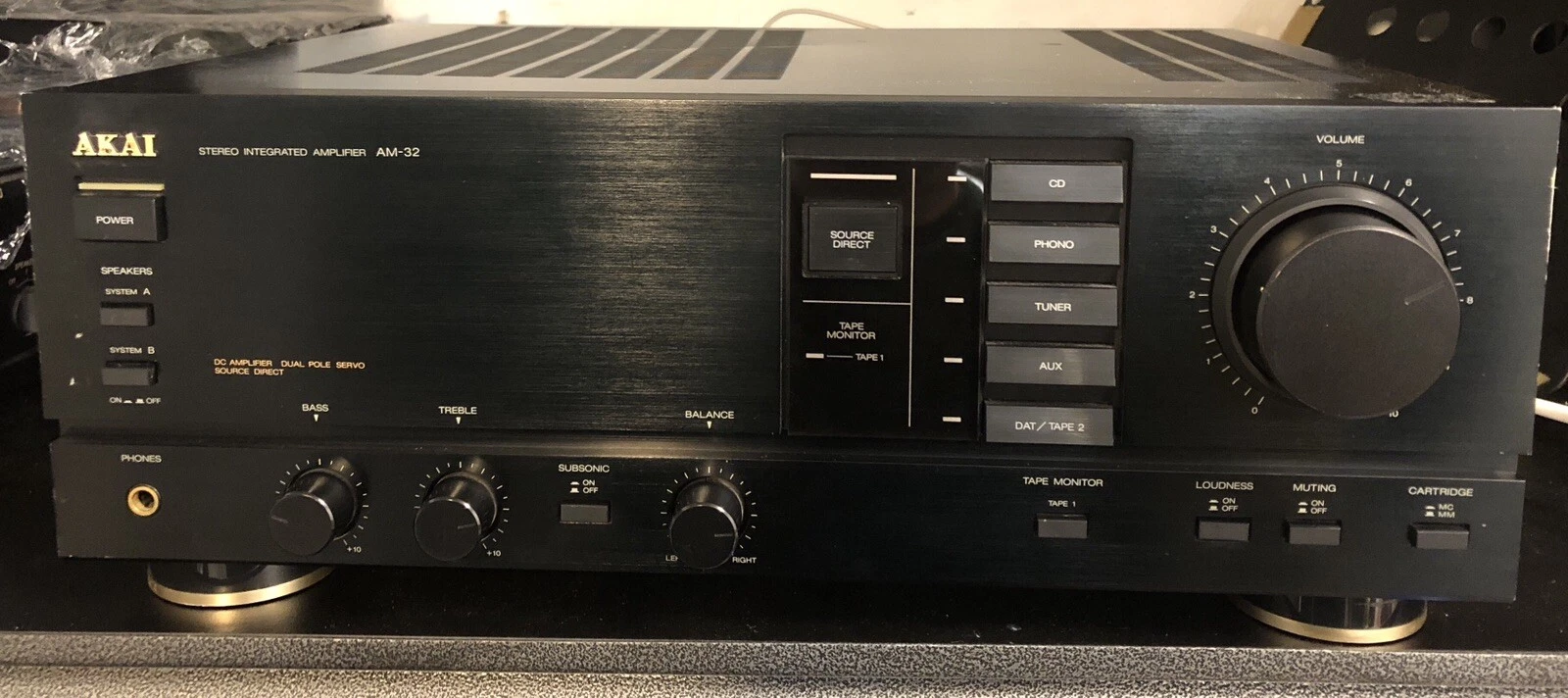

Tampak depan dari amplifier ini SEPERTI INI. Sedangkan penampakan isi dalam Power Amplifier ini LIHAT SINI.
Skema awal Power AKAI AM32 adalah berikut:
PENJELASAN PREAMP FET DAN SERVO AMPLIFIER PADA AKAI
Tegangan supply untuk rangkaian ini adalah 47VDC simetris.
Melihat rangkaian ini, maka bisa kita simpulkan bahwa rangkaian ini terdiri dari beberapa blok:
- Preamplifier,
- Servo Amplifier,
- Penguat Tegangan,
- Servo Driver,
- Driver Amplifier, dan
- Final Power Amplifier.
Preamplifier ini menggunakan transistor FET 5 pin nomer 2SK389.
Sayangnya harga transistor ini lumayan mahal. Hal ini yang membikin rencana membikin kloningan menjadi terhalang.
TR101 adalah transistor 2SC2291 kaki 5 pula yang saat ini agak sulit untuk kita dapatkan di toko offline maupun online.
Transistor ini harganya juga lumayan mahal.
Servo Amplifier adalah tugas dari IC OPAMP M5218P. Ketika terminal output dari Power Amplifier mengeluarkan tegangan DC, baik itu (+) maupun (-), maka OPAMP akan menjawab untuk memberitahu kepada Preamp agar menambah maupun mengurangi.
Penguat tegangan pada rangkaian ini adalah tugas dari TR105 sebagai transistor utama dengan bantuan transistor TR113 dan TR116 sebagai translator sinyal dan TR106 sebagai sumber arus konstan.
TR901 bertugas sebagai Servo Driver yang trimpot VR101 sebagai penentu tegangan bias bagi transistor Final Power.
TR109 dan TR110 adalah Driver amplifier dan
TR902 dan TR903 sebagai Final Amplifier.
TR111 adalah transistor yang bertugas sebagai pembatas arus bagi transistor Final. Jika arus pada transistor Final adalah berlebihan hingga menyebabkan transistor TR111 ini bekerja maka akan mengaktifkan sistim pengaman speaker.
Transistor Final yang terpasang pada Power ini adalah pasangan C3855 dengan A1941. Kemampuan dissipasi daya adalah 100W, 140V, 10A.
Preamp FET dan Servo Amplifier pada AKAI ini sepertinya sulit untuk saya lakukan karena pertimbangan biaya untuk kloning yang tidak murah.
Schematic Power dan AUDIO buatan ROTEL lainnya BACA SINI.
