Memodifikasi power ROTEL RA611 menjadi 300W memerlukan beberapa langkah seperti menaikkan tegangan supply dan menambah transistor Final Power.

RA611 adalah sebuah produk buatan ROTEL pada era 70-an yang mengeluarkan daya 30 Watt pada beban 8 Ohm.

Penampilan yang elegan membuat seri ini termasuk seri yang terkenal di era-nya.

Menurut Servis Manualnya, tegangan supply untuk power ini adalah 30VDC simetris.

Karena skema yang cukup sederhana, maka saya tertarik untuk membikin menjadi Power 300 Watt namun tetap menggunakan prinsip schematic Power ini.

SCHEMATIC DIAGRAM AWAL

Langkah pertama adalah kita mencari seksi Power Amplifier terlebih dahulu.

Berikut adalah skema awal bahan modifikasi ini.

skema awal MEMODIFIKASI POWER ROTEL RA611

GAIN rangkaian ini hanya sekitar 22X mengikuti tegangan supply yang sebesar 30VDC.

Jika anda ingin mengubah rangkaian ini menjadi 60VDC maka resistor penentu GAIN ini harus anda ubah.

Transistor Final menggunakan nomer ED260 yang kurang terdengar di telinga penggemar audio.

SIMULASI DC PADA SKEMA GAMBAR ULANG RA611

Untuk memastikan skema ini telah tergambar dengan baik, maka saya lakukan gambar ulang dan melakukan simulasi pengukuran pada beberapa titik yang saya anggap penting.

Dari hasil simulasi ini nampak bahwa rangkaian ini telah sesuai dengan kaidah Power Amplifier.

Namun simulasi ini saya lakukan pada tegangan 30VDC.

Jika ingin naik ke angka 300 Watt, maka tegangan ini harus naik ke angka lain. Termasuk daya dari transistornya.

Ini bisa anda ganti dengan nomer yang lebih hebat.

MEMODIFIKASI POWER ROTEL RA611

Untuk bisa modifikasi power ROTEL RA611 ini setidaknya tegangan supply harus kita naikkan ke angka 58V hingga 60VDC simetris.

Selanjutnya transistor Final harus yang berdaya tinggi 150 Watt dan terpasang 2 set.

GAIN rangkaian juga harus kita ubah menyesuaikan dengan tegangan supply.

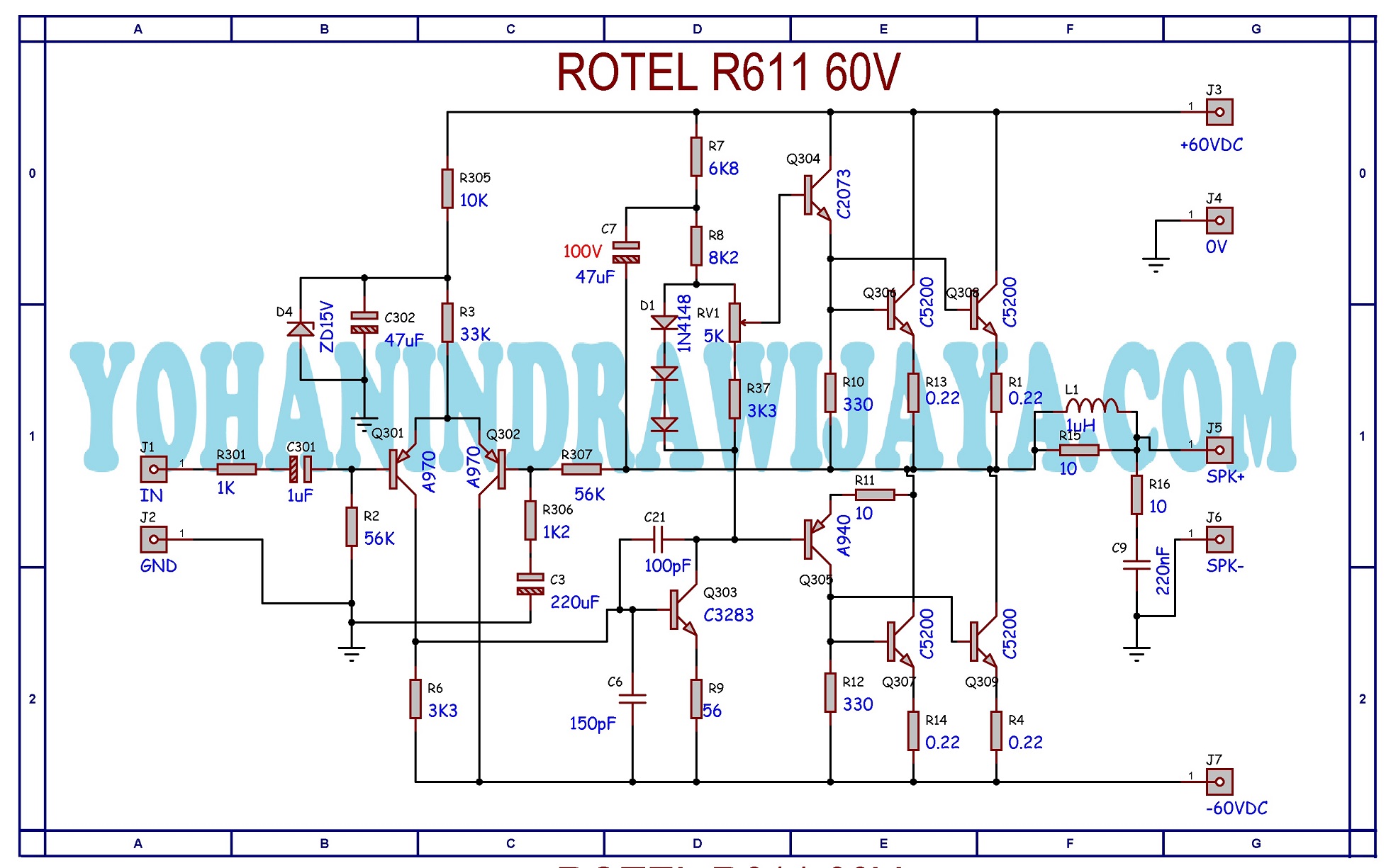

Dan berikut ini adalah hasil simulasi rangkaian yang telah termodifikasi dengan menggunakan tegangan DC.

Dari hasil simulasi ini maka rangkaian modifikasi ini telah sesuai dengan kaidah Power Amplifier.

Selanjutnya adalah tes sinyal untuk menguji rangkaian Power Modifikasi ini.

Puncak dari Tegangan Output pada terminal speaker mendekati tegangan Supply dan ini adalah mendekati ideal dan effisien.

Berarti skema Power modifikasi ini siap untuk kita buatkan Layout PCB nya.

Schematic ROTEL lainnya ADA DI SINI.
