Bisakan kita melakukan kloning pada Power AIWA AA8700? Jawabnya adalah BISA SAJA.
Namun BISA SAJA di sini masih belum jelas. Kita harus melakukan review terebih dahulu rangkaian ini.

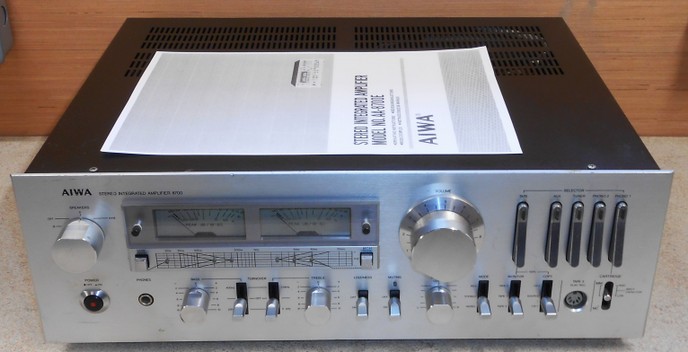

Power Amplifier yang kita hadapi adalah AIWA AA8700 yang merupakan produk audio pada era 70-an akhir.
Penampakannya LIHAT SINI, sedangkan isi dalam power amplifiernya ada di LINK INI.
SCHEMATIC DIAGRAM
Dari hasil pangkas dan edit Power Amplifier ini, penampakan bagian Power Amplifier adalah seperti gambar di bawah ini.

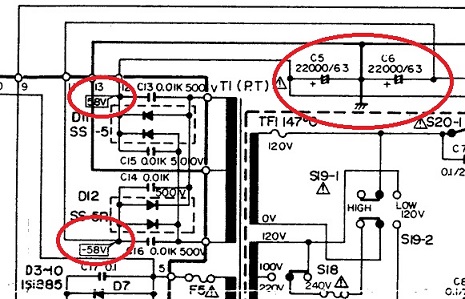

Menurut servis manualnya, tegangan supply untuk rangkaian ini adalah 58VDC simetris untuk beban 8 Ohm.
Namun dugaan saya tegangan 58VDc ini adalah tegangan saat tidak ada beban. Ketika ada beban maksimum, maka tegangan DC ini akan drop hingga 43VDC.
Ini di dukung dengan informasi dari servis manual bahwa kosumsi listrik maksimum pada saat beban penuh dan pada saat menyala kedua kanal adalah 2 x 170W (340 Watt) beban 4 Ohm.

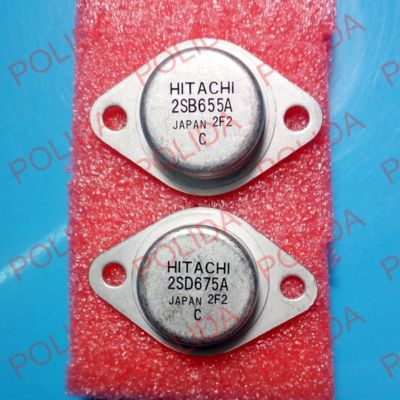

Ini ada benarnya karena satu kanal Power hanya menggunakan sepasang transistor power saja dengan nomer 2SD675A / 2SB655A yang memiliki kemampuan dissipasi hanya 100W saja (DATASHEETS).
Berarti ini ada kesesuaian kalkulasi antara tegangan supply dengan beban output ke speaker.
Blok rangkaian ini terdiri dari:
- Preamplifier FET
- Preamplifier tahap2 dengan transistor
- Penguat tegangan
- Driver Power Amplifier, dan
- Final Power Amplifier
Dengan melihat skema power amplifier ini sepertinya bisa kita lakukan kloning.
Hanya saja yang menjadi pertanyaan kali ini adalah: Adakah FET nomer K109 di sekitar kita?
Karena di negeri kita, transistor FET tidak begitu laris terjual. Masih kalah dengan preamplifier berbahan transistor.
FET UNTUK PREAMP MAHAL SEKALI
Saya terkaget melihat ketersediaan komponen FET nomer 2SK109.
Hanya ada satu toko online yang menjual modul FET 2SK109 ini dengan harga yang mahal menurut kalkulasi saya.
Di situ disebutkan bahwa harga adalah 396 ribu per tahun 2025 ini.
KArena harga komponen ini mahal, maka saya tidak tertarik untuk melanjutkan ke sesi gambar ulang, simulasi tes DC maupun AC, bahkan layout PCB.
