HARMAN KARDON 6950 adalah amplifier buatan HARMAN pada era 90-an yang memiliki kemampuan audio hingga 170 wattpada beban 4 Ohm.
INFO
Menurut buku panduan servis nya, ampli ini termasuk ampli super HIFI, karena kemampuannya memperkuat sama rata frekwensi audio mulai 10Hz hingga 100 kHz, sementara kemampuan telinga manusia hanya pada angka 20Hz hingga 20kHz saja.
Penampakan.
- Tampak depan ampli seperti berikut:
LIHAT UKURAN 1024 PIXEL DI KLIK SAJA

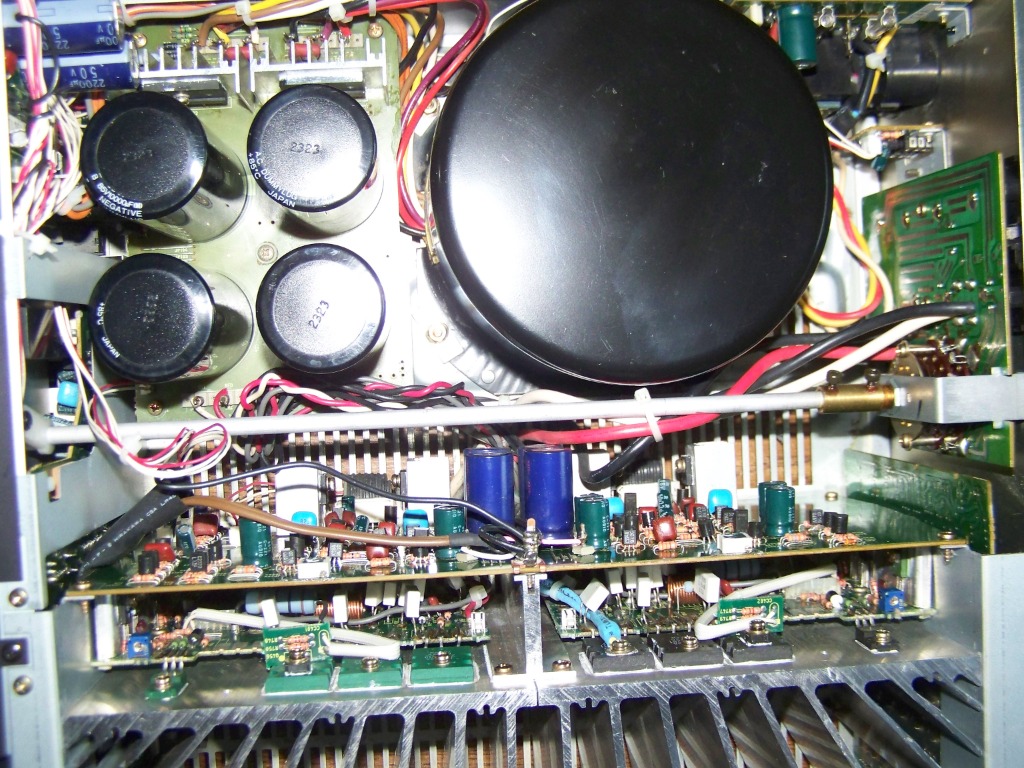

- Penampakan isi dalam seperti ini:
KLIK LIHAT UKURAN 1024 PIXEL
SKEMA
Dalam buku setebal 56 halaman panduan servis ampli ini berisikan macam-macam informasi dan petunjuk tentang ampli ini, di antaranya adalah spesifikasi alat, layout PCB, diagram blok dan diagram skema dan info lainnya.
Akan tetapi saya hanya ambil skema power amplifiernya saja untuk koleksi saya dan kepentingan review.
Berikut ini adalah skema hasil pangkas dan edit atas seksi power amplifier pada Amplifier buatan HARMAN ini.
Dari skema ini maka saya bisa sampaikan bahwa ampli ini termasuk ampli rumit. terbukti dengan banyaknya komponen pada rangkaian blok penguat awal dan penguat tegangan.
Tidak seperti skema amplifier lainnya yang cukup sederhana dalam rangkaian penguat awal, maka pada ampli nomer 6950 ini nampak begitu rumit. Mungkin inilah kenapa hasil audio dari ampli ini terdengar luar biasa tidak seperti pesaing audio sejenis.
Namun dari sini saya masih bisa memisahkan blok rangkaiannya, antara lain penguat tegangan dengan petugasnya adalah Q432 dan Q434.
Sulit sekali saya menjelaskan proses audio mulai dari Q756 dan Q760 hingga berujung pada Q432 dan Q434 ini.
Q453 dan Q455 bertugas sebagai servo driver bagi Power amplifier agar arus ambien terjaga dan melindungi transistor power dari beban lebih.
Q457 dan Q459 adalah sepasang transistor yang bertugas sebagai Driver Power Amplifier.
Sementara Q461 dan Q463 sudah masuk ke kelompok transistor Final Power Amplifier karena bersama dengan transistor akhir membentuk jaringan Darlington untuk membikin penguatan arus menjadi sangat besar sehingga mampu menghasilkan daya audio yang sangat besar pada titik Output.
PENJELASAN
VR402 bertugas untuk menjaga output dari amplifier ini wajib 0.0 VDC dalam kondisi tidak ada sinyal.
VR405 bertugas sebagai penjaga arus iddle pada transistor power. Kita harus pastikan bahwa pada kedua ujung resistor R495 dan R497 adlaah sekitar 43miliVolt dalam keadaan tanpa sinyal.
Transistor power menggunakan pasangan nomer 2SC3281 dan 2SA1302 yang menurut datasheets mampu menghasilkan daya audio hingga 150 Watt.
