BX160 adalah sebuah amplifier OCL untuk gitar buatan SLM dengan nama varian merk CRATE yang menurut pabriknya adalah mampu menghasilkan daya peak sampai 160 Watt.
Menggunakan tegangan kerja 36VDC simetris untuk beban 4 Ohm dan tersedia internal equalizer di dalamnya.
Akan tetapi pada tulisan ini saya hanya menayangkan skema power amplifier nya saja.
INFO
W

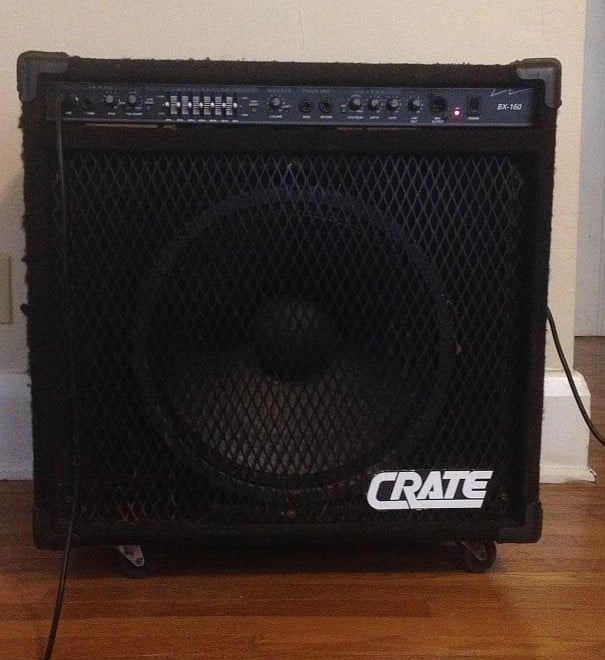

Penampakan ampli gitar ini adalah seperti LINK TALKBASS INI.
SKEMA
R
Untuk mendownload file dari skema ini silahkan AMBIL DI SINI.
Selanjutnya hasil pangkas dan edit menjadi skema seperti gambar di bawah ini:
Dari skema di atas dapat kita lihat bahwa rangkaian Power Amplifier ini terdiri dari beberapa blok, antara lain :
- Preamp differensial
- Voltage Amplifier Stage
- Servo Driver
- Over Current Protection
- Driver Amplifier
- terakhir adalah Final Power Amplifier
Transistor Servo Driver di sini menggunakan nomer MPSA06. Arus ic adalah hasil setting trimpot pada basis emitor transistor ini yang effeknya adalah tegangan pada resistor emitor harus terjaga antara 5 hingga 10mV pada saat no signal audio.
Transistor untuk OCP menggunakan nomer 2N5210 2N5087 yang memiliki hfe 200 hingga 250.
Driver Amplifier menggunakan transistor nomer TIP31C dan TIP32C yang memiliki kemampuan hingga 40 Watt.
Dan terakhir adalah transistor Final Power menggunakan pasangan transistor jenis jengkol dengan nomer MJ15001 / MJ15002.
PENJELASAN
Tegangan Supplai untuk rangkaian power ini tergolong cukup rendah jika kita melihat jumlah transistor power amplifiernya.
Dengan ada 2 Pasang transistor nomer MJ15001 adalah sama dengan ada sebuah transistor dengan daya total hingga 400 Watt karena tiap transistor memiliki kemampuan dissipasi daya hingga 200 Watt ( DATASHEETS ) .
Karena tegangan kerja rangkaian hanya terpasang 36VDC, maka power ampli ini hanya akan mampu menghasilkan daya hingga 120 Watt saja pada beban 4 Ohm.
