100KB adalah amplifier OCL buatan YORKVILLE pada era 2000-an dengan output audio hingga 100 Watt dengan menggunakan supplai 38VDC simetris.

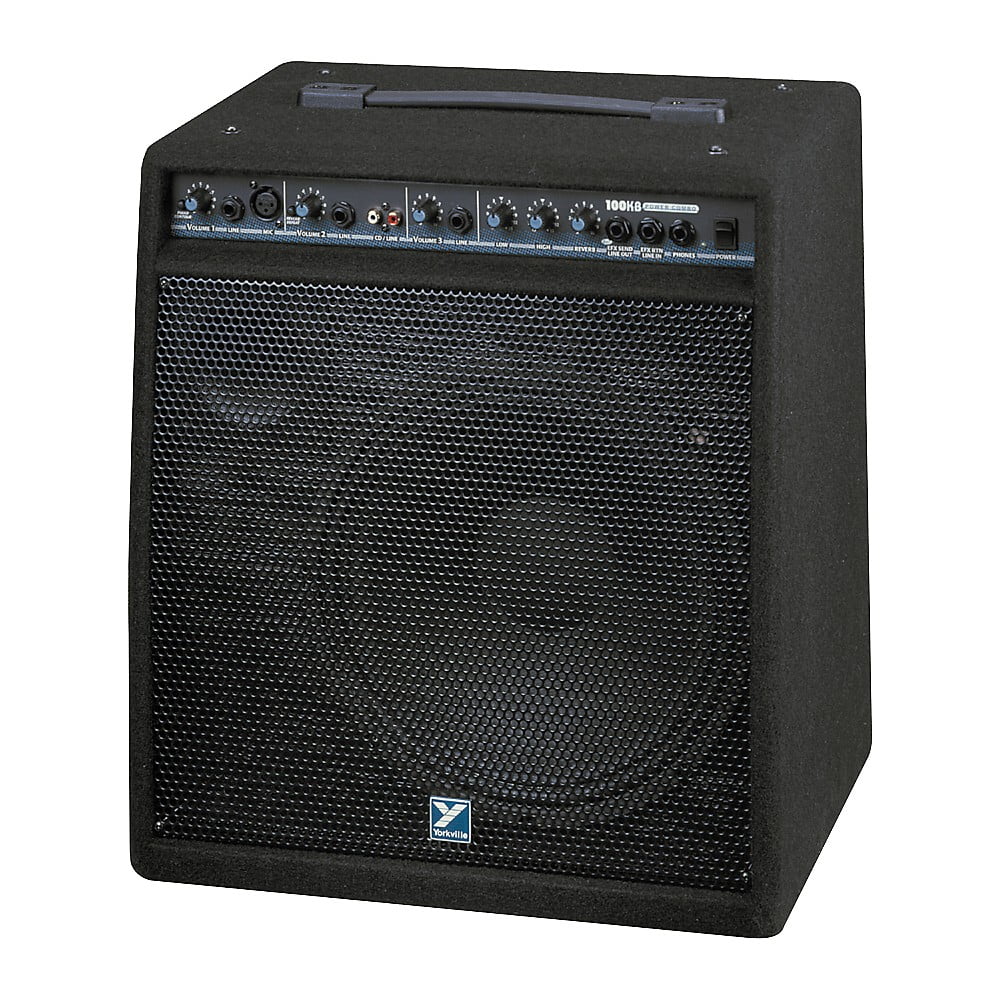

Penampakan amplifier adalah SEPERTI LINK INI.
SKEMA
Berikut adalah hasil pangkas dan edit bagian power amplifiernya:
Skema rangkaian power ini tergolong sederhana karena ia menggunakan transistor 6 buah saja yang mana Dua transistor sebagai penguat diferensial, 1 transistor sebagai penguat tegangan, tidak ada driver power, namun memiliki sebuah transistor Servo Driver.
GAIN dari rangkaian ini tergolong lumayan besar, yakni perbandingan antara resistor feedback output yaitu R103 ( 47K ) di bagi dengan resistor input R100 ( 1K5 ) atau kira-kira sekitar 30 kali.
Dengan menggunakan tegangan supply 38 volt simetris maka memungkinkan bagi power amplifier ini untuk menghasilkan daya hingga 100 watt.
Q9 bertugas sebagai penguat tegangan sementara itu transistor q7 dan q8 bertugas sebagai penguat diferensial Q10 bertugas sebagai server driver dan terakhir q11 berpasangan dengan q12 bertugas sebagai final power amplifier.
PENJELASAN
Power amplifier ini menggunakan transistor darlington untuk penguatan akhir yang mana produsen memilih nomor MJH11018 berpasangan dengan MJH11017.
Jika anda melakukan cloning untuk rangkaian ini maka pada transistor servo driver harus anda gunakan trimpot untuk itu, karena pada rangkaian asli di sini menggunakan resistor angka tetap yakni R104 R106 R107 dan R105.
MJH11017, MJH11018 kemampuan daya hingga 150 Watt ( DATASHEETS ).
