SKEMA MIXER POWER MONTARBO 741

Skema ikon MONTARBO

FITUR AMPLI MIXER MONTARBO

PENAMPAKAN AMPLI

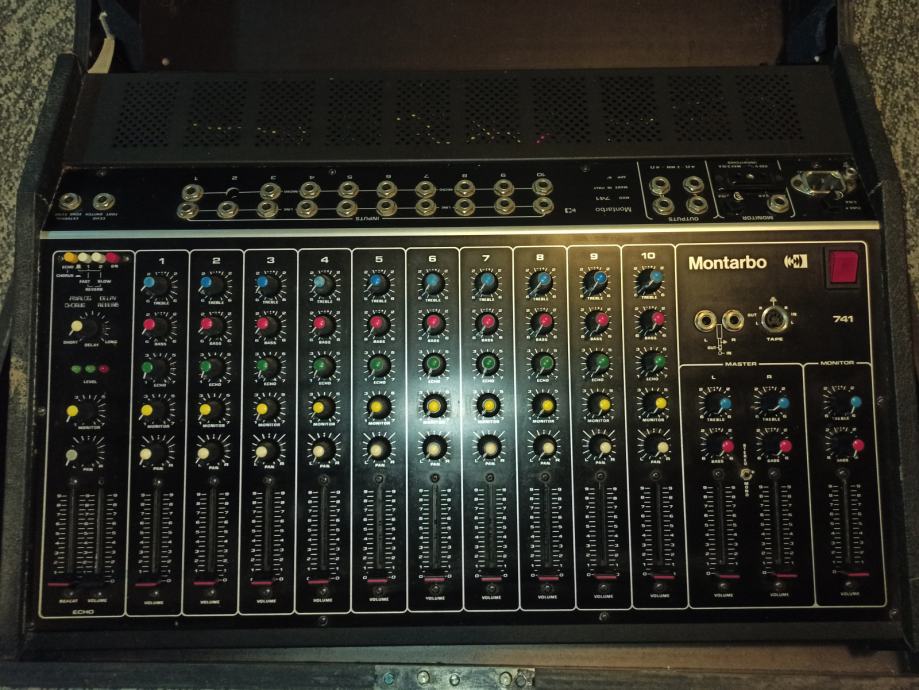

Penampakan Mixer Power Montarbo741. Foto milik bolha_com.

FITUR AMPLI

2 x 250Watt pada beban 4 Ohm. Mixer 10 kanal.

Setiap kanal memiliki 6 potensio, 5 putar 1 geser. Masing -masing bertugas untuk:

  • Treble
  • Bass
  • Echo
  • Monitor
  • Balance
  • Pot Geser: Level

Master R, master L, dan Master Monitor masing-masing memiliki 2pot putar dan 1 pot geser , yakni untuk master vol, master treble dan master bass.

Internal Echo menggunakan potensio dengan fungsi yakni untuk Repeat, Monitor, Panpot/Balance, dan Fader Vol.

Melihat datasheet, diperkirakan mixer buatan era80 awal. Diperkirakan antara 1980 hingga 1982.

SKEMA

Saya harus memangkas dahulu pada bagian power amp untuk menampilkan skemanya.

Penampakan skema terbagi 2 , yakni versi asli dan versi gamabr ulang.

SKEMA ASAL

Berikut ini adalah penampakan skema asal.

MONTARBO 741 SEKSI POWER AMLIFIER

IC OPAMP menggunakan IC nomer TL071. Output dari IC ini diperkuat lagi oleh Transistor dengan nomer MPSA08.

Output dari MPSA08 ini masuk ke basis transistor T2 40327.

Transistor 4 dan 5 bertugas sebagai pengaman transistor final output dari beban arus lebih.

Transistor nomer 6,7,8,9 bertugas sebagai driver amplifier.

Sedangkan yang nomer 10,11,12 dan 13 bertugas sebagai transistor Final output.

Tegangan kerja amplifier adalah simetris 63VDC. Yang mana ini berarti amplifier mampu menghasilkan output sebesar (63×0,6)2/4 = 357Watt RMS pada beban spiker 4 Ohm atau 178Watt RMS pada beban 8 Ohm.

SKEMA ASLI DI SINI.

SKEMA GAMBAR ULANG

Berikut ini adalah skema versi ulang. Menggunakan software Proteus dan edit komponen menggunkaan Paint.

Skema gambar ulang MONTARBO 741

PENJELASAN SKEMA

Semua kapasitor elektrolit /elko menggunakan 50VDC.

Resistor menggunakan 1/2 Watt kecuali yang bertanda, seperti resistor emitor transistor final output menggunakan resistor 5Watt.

Demikian juga dengan dioda, semua menggunakan nomer 1N4148 kecuali dioda output D9 dan D10.

Transistor driver out menggunakan transistor nomer MJE15030 dan MJE15031 yang menurut datasheets mampu sampai 36Watt.

Menurut datashhets, transistor Final Output dengan nomer MJ15015 dan MJ1506 mengeluarkan output maksimum sebesar 180Watt.

BACA JUGA:

ANEKA SKEMA MIXER AMPLI BUILT UP
