Saya kelayapan di internet dan menemukan sebuah simbol sangar: ElectroVoice yang jika tersingkat menjadi EV saja. Logo ini menarik.
Selanjutnya saya mencoba mencari barang buatan Electrovoice yang terkenal pada jaman era 90-2000 an.
PENAMPAKAN MIXER POWER
Saya mencoba membongkar sebuah mixer ber power dengan nama 81PMX. Mixer ini mengeluarkan daya hingga 200Watt pada beban 4 Ohm.
Penampakan mixer adalah seperti di bawah ini:
Mixer ini ber input 8 XLR. Hanya saja pada seksi tone kontrol menggunakan 2 potensio saja: HIGH dan LOW, sehingga saya tidak tertarik untuk membagikan skemanya kepada pembaca semua. Saya hanya tertarik dengan amplinya saja.
Pada seksi master, tersedia Equalizer dengan jumlah channel 9.
Selanjutnya saya coba unduh file dan ambil skema power amplifier nya saja.

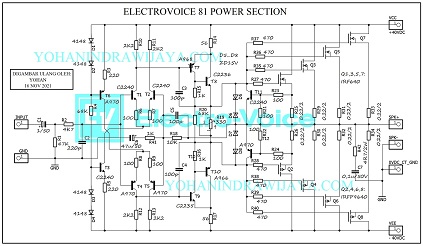

Skema hasil pangkasan dan gambar ulang menjadi seperti berikut ini:
PENJELASAN GAMBAR
Menurut datasheetsnya, power ini menggunakan tegangan simetris 40VDC.
Jika kita melihat skema ini, maka nampak rangkaian power ampli ini menggunakan sistim ampli simetris.
Output driver amp adalah pada sebuah trimpot 330 Ohm. Selanjutnya ada amplifikasi oleh 4 MOSFET sehingga arus keluaran semakin besar untuk beban spiker 4 Ohm.
Transistor Final menggunakan sepasang transistor jenis MOSFET dengan nomer seri IRF640 dan IRF9640. Menurut datasheetsnya, MOSFET ini mampu melayani daya hingga 125Watt dengan hantaran arus DC hingga 18Ampere dan di pekerjakan pada tegangan 200VDC.
MOSFET ini sendiri bentuknya seperti transistor TIP31,TIP41. Kecil tapi sakti.
