SKEMA DRIVER AMP MonCRoD V5 HOREG POLL BY NUR

Skema Ikon. Skema asli ada di dalam artikel ini

Saya kelayapan di Internet dan bertemu dengan sebuah ampli MonCRoD V5. Aka tetapi jika saya perhatikan, ada yang berbeda dengan V5 yang lainnya. Dalam PCB ada tulisan Horeg Poll.

Horeg Poll adalah istilah jawa yang jika di bahasa Inggriskan adalah “VIBRATED GREAT”. Mungkin ini menggambarkan betapa kuatnya nada bass output dari sebuah Power Amplifier jika menggunakan kit driver ampli ini.

Penjual dari kit ini kebanyakan mengatakan jika kit ini cocok untuk dipakai keperluan karakter LOW SUB. LOW SUB adalah sebuah range frekwensi audio di bawah 100 Hz. Bahkan nada dengan frekwensi di bawah 20HZ masih bisa terproses oleh kit ampli ini.

ad

DESAIN KIT PCB BY NUR

Kebanyakan desain kit driver untuk LOW SUB oleh DIY-er Indonesia dari Pulau Jawa. Sebut saja bro NUR. Ia selalu memberi kode PCB nya dengan NUR Design.

Bro NUR juga membuat sebuah channel youtube dan sebuah blog audio.

Channel youtube bro NUR ada di Sini:

https://www.youtube.com/channel/UCQdr0489-R98QaGG9x6KO8Q

Berikut ini adalah layout komponen dan jalur dari PCB Horeg Poll.

Jalur PCB

Selanjutnya berikut ini adalah layout komponen dari atas.

Lay Out komponen Horeg Poll

Lay Out PCB ini bercirikan khas gaya Indonesia.

PARA PENJUAL KIT DAN PCB HOREG POLL

Berikut ini adalah catatan penulis tentang siapa saja para penjual kit PCB dan driver ampli MonCRoC v5 Horeg Poll ini:

KL AUDIO KARANGGEDE BOYOLALI. Minimal order adalah 2 keping PCB.

RAGIL JAYA AUDIO BOYOLALI.

SKEMA TRACING HOREG POLL

Berikut ini adalah hasil tracing saya pada sebuah PCB buatan bro NUR.

DISCLAIMER:

“Skema ini bisa saja salah dalam penggambarannya, tidak sesuai dengan skema aslinya. Penulis hanya berusaha untuk me-reveal skema ini untuk kepentingan penyampaian informasi dari sebuah produk kit PCB ini.

Karena bagi penulis, skema ini penting untuk pendalaman, perbaikan dan penelitian sebuah produk yang telah dibeli oleh konsumen.

Dengan skema ini diharapkan pelanggan lebih percaya diri dalam mengoperasikan, meng-custom kit PCB nya menyesuaikan Power Supplai, Input Audio dan beban ke Speaker mereka”

admin yohanindrawijaya.com

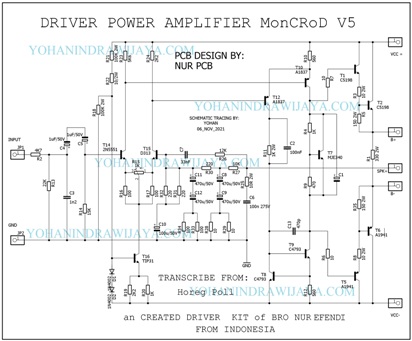

SKEMA TRACING DARI KIT DRIVER HOREG POLL

Jika kita perhatikan, gaya skema ini hampir mirip dengan skema MCRD, akan tetapi ada beberapa komponen yang kita hilangkan dan beberapa komponen yang kita tambahkan, terutama untuk rangkaian final driver nya.

KETERANGAN SKEMA

Belum ada keterangan

2 Responses

  1. bisa anda tanyakan ke grup mcrd atau grup ampli rakitan, Lur. Saya hanya penerjemah skema saja.

    Cara yang paling sederhana adalah komponen resistor pada area penguat differensial hingga rangkaian driver anda ganti dengan resistor metal yang bertoleransi 1%.

    Semoga berhasil.
